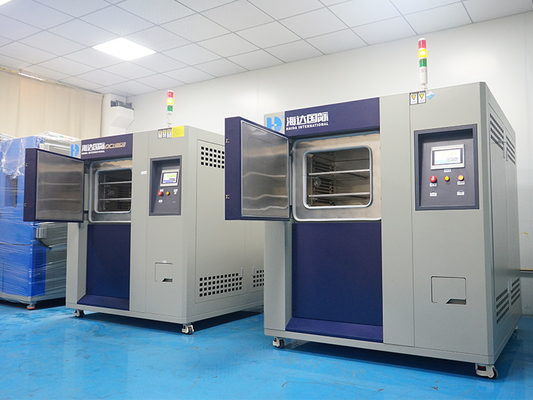

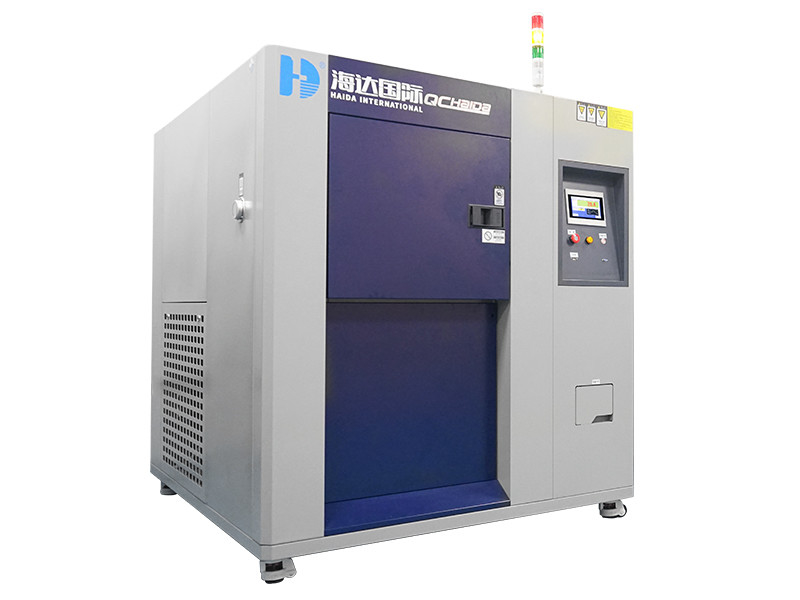

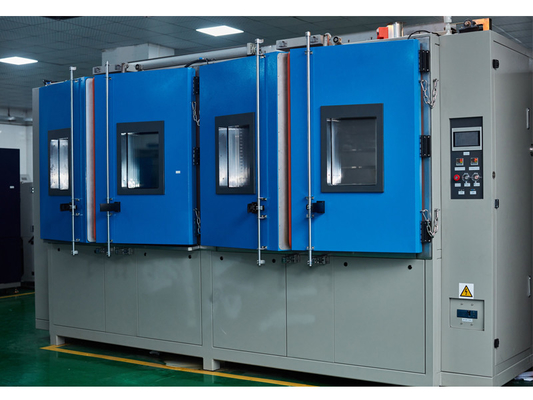

Attrezzatura di prova termica di scossa della camera di prova dell'aria dello shock termico di alta precisione
Shock termico Chamber.pdf
Descrizione:
L'attrezzatura di prova dello shock termico è la macchina di prove perfetta dei componenti elettronici, del metallo, dei materiali chimici, delle componenti di automazione, del modulo di comunicazione, dell'industria di difesa nazionale, dell'industria aerospaziale, del substrato del PWB, di BGA, del chip elettronico IC, dei polimeri ceramici ed alti a semiconduttore.
Specifiche
| Sistema |
prova di Due-zona per mezzo di commutazione più umida |
| camera di Tre-zona |
| Modello |
HD-E703-50A/HD-E703-50W |
HD-E703-100A/HD-E703-100W |
Su misura |
| Prestazione |
Area campione |
Ad alta temperatura. esposizione range*1 |
+60~ a +200°C |
| A bassa temperatura. esposizione range*1 |
°C di -65to 0 |
| Impiegati. fluttuazione *2 |
±1.8°C |
| Camera a caldo |
Preriscaldi il limite superiore |
+200°C |
| Impiegati. riscaldi time*3 |
Impiegati ambientali. a +200°C all'interno di 30min |
| Camera fredda |
Preraffreddi il limite inferiore |
-65°C |
| Impiegati. tempo di attesa *3 di tirata |
Impiegati ambientali. a -65°C all'interno di 70min |
| Impiegati. recupero (2-zone) |
Stati di recupero |
Due-zona: Ad alta temperatura. min di esposizione +125°C 30, a bassa temperatura. min di esposizione -40°C 30; Esemplare 6,5 chilogrammo (canestro 1.5kg dell'esemplare) |
| Impiegati. tempo di recupero |
Entro 10 min. |
| Costruzione |
Materiale esterno |
Cold-rolled ruggine-ha rinforzato il piatto d'acciaio |
| Materiale di area campione |
Acciaio inossidabile SUS304 |
| Door*4 |
La porta manuale con sblocca il bottone |
| Radiatore |
Radiatore del cavo della striscia |
| Unità di refrigerazione |
System*5 |
Sistema di refrigerazione meccanico della cascata |
| Compressore |
Compressore chiuso ermeticamente del rotolo |
| Meccanismo di espansione |
Valvola elettronica di espansione |
| Refrigerante |
Lato ad alta temperatura: R404A, lato a bassa temperatura R23 |
| Dispositivo di raffreddamento |
Scambiatore di calore saldato del piatto di acciaio inossidabile |
| Circolatore dell'aria |
Fan dello scirocco |
| Unità di azionamento dell'ammortizzatore |
Bombola |
| Montaggi |
Porto del cavo con il diametro 100mm dalla parte di sinistra (destra e la dimensione su misura del diametro sono disponibili come opzioni), terminale di controllo dell'alimentazione di potere dell'esemplare |
| Dimensioni interne (W x H x D) |
350 X.400 x 350 |
500 x 450 x 450 |
Su misura |
| Capacità di area campione |
50L |
100L |
Su misura |
| Carico di area campione |
5 chilogrammi |
10 chilogrammi |
Su misura |
| Dimensioni esterne (W x H x D) |
1230 x 1830 x 1270 |
1380 x 1980 x 1370 |
Su misura |
| Peso |
800kg |
1100kg |
N/A |
|
Requisiti pratici
|
Condizioni dell'ambiente permissibili |
+5~30°C |
| Alimentazione elettrica |
AC380V, 50/60Hz, trifase, 30A |
| Rifornimento pressure*6 dell'acqua di raffreddamento |
02~0.4Mpa |
| Rifornimento rate*6 dell'acqua di raffreddamento |
³ /h di 8m |
| Acqua di raffreddamento di funzionamento temporanea. gamma |
°C +18 - 23 |
| Livello acustico |
dB 70 o abbassarsi |
Note
1. Se il limite inferiore della gamma dell'esposizione + il 60°C ad alta temperatura è richiesto o il limite inferiore a bassa temperatura -60°C della gamma dell'esposizione, selezioni prego «l'opzione dell'esposizione di temperatura ambiente»
2. Se il bisogno temporaneo di fluttuazione a ±1.8°C sotto seleziona prego «il pacchetto a bassa temperatura di fluttuazione»
3. Il surriscaldamento della temperatura/tempo di attesa di tirata è applicabili soltanto durante l'operazione indipendente della camera
4. Se il portello scorrevole automaticamente azionato richiesto, seleziona prego automaticamente «il pacchetto della porta»
5. Condensatore a aria/condensatore raffreddato ad acqua sia disponibile
6. Applichi sul condensatore raffreddato ad acqua soltanto
Dispositivi di sicurezza
- Commutatore di protezione di surriscaldamento della camera a caldo
- Commutatore freddo di protezione di surriscaldamento della camera
- Allarme circolatore di sovraccarico dell'aria
- Protettore massimo minimo di pressione del frigorifero
- Commutatore di temperatura del compressore
- Commutatore di pressione d'aria
- Fusibile
- Relè della sospensione in acqua (specificazione raffreddata ad acqua sola)
- Interruttore del compressore
- Interruttore del radiatore
- Il surriscaldamento di area campione/sovraraffredda il protettore
- Valvola della purga dell'aria
Controllo
Operazione e regolazioni semplificate mediante l'uso di un'esposizione LCD dello schermo attivabile al tatto (le istruzioni hanno visualizzato sullo schermo). -aglanc'alla conferma dei modelli di prova, delle temperature di area campione, dei cicli di temperatura e delle esposizioni del grafico di tendenza.
| Regolazione |
Input chiave interattivo dal pannello di tocco |
| Esposizione |
LCD (5,7 pollici) |
| Funzione del controllo della temperatura |
Area campione: impiegati di esposizione.
Camera a caldo: preriscaldamento degli impiegati.
Camera fredda: impiegati di preraffreddamento.
|
| Controllo di PID |
| Gamma di temperature di preregolamento |
Temperatura elevata: 60 to200'C
Bassa temperatura: -78 - 0' C
|
| Fissazione della risoluzione |
1' C |
| Input |
Tipo T della termocoppia (di rame/Rame-nichel) |
| Gamme di indicazione e della regolazione |
Tempo prestabilito: 0 min. - 99 ore e 59 min.
Ciclo di preregolamento: 1 - 9.999 cicli
|
| Funzione accessoria |
Preregolamento del temporizzatore
Il surriscaldamento sovraraffredda la protezione
Selezione di recupero di interruzione di corrente
Regolazione di tempo di recupero di temperatura
Memoria di programma
Arresto automatico di potere
Esposizione programmata di tempo
Selezione modi di funzionamento di completamento della prova
Grafico di tendenza
Esposizione di storia dell'allarme
Calibratura del sensore
Comunicazione di RS-232/USB
|
