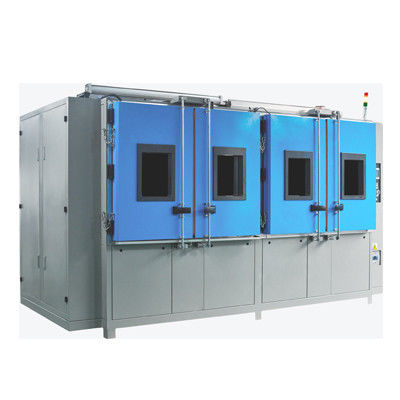

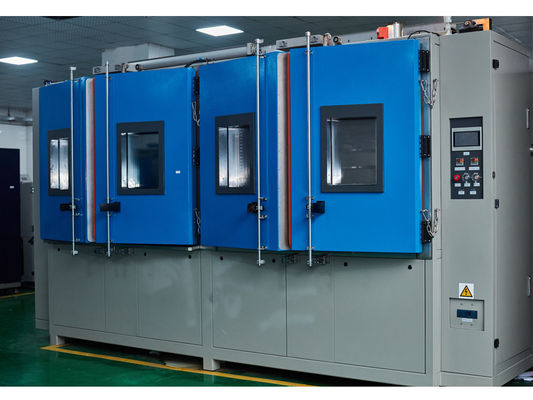

Cambio di calore laminato a freddo Camera di prova di shock termico 50 / 60Hz
Camera di scossa termica.pdf
1Descrizione:
Camera di scossa termicaadpots low temperature e high temperature accumulation slot, dopo aver aperto l'ammortizzatore,si prenderà temperatura calda e fredda in slot di prova di importazione di scanalatura memorizzato in modo da ottenere effetto di commozione cerebrale rapida temperatura, con sistema di controllo della temperatura di equilibrio (BTC), speciale progettazione del sistema di circolazione dell'aria, il modo per controllare SSR in PID.fare il sistema aggiungere calore è uguale alla quantità di perdita di calore.
Funzionamento della scatola di prova a colpo caldo e freddo: pretrattamento, ispezione iniziale, prova, recupero,
Sistema di condizionamento dell'aria
1, il controllo dell'aria:circolazione di ventilazione forzata, metodo del termostato di bilanciamento (BTC); questo metodo non si riferisce solo al caso del sistema di raffreddamento per funzionamento continuo,il sistema di controllo in base al punto di impostazione della temperatura del riscaldatore per controllare l'uscita dei risultati calcolando automaticamente l'uscita PID, e raggiungere infine un equilibrio dinamico.
2, aria circolante:costruito tra il condotto di circolazione dell'aria e l'asse lungo in acciaio inossidabile, l'utilizzo di frigoriferi e di un sistema di regolazione efficienti dal punto di vista energetico, con ventilatore efficace ed efficiente,per raggiungere lo scopo della variazione di temperatura. mediante un bullone di regolazione della presa d'aria regolabile, migliorando in tal modo significativamente l'uniformità della temperatura della camera;
3, il metodo di raffreddamento ad aria:scambiatore di calore di aria a diaframma a più fasi.
4, riscaldamento dell'aria:Un riscaldatore elettrico di qualità Watkins.
2Specificità:
|
Sistema
|
Prova a due zone
mediante commutazione dell'ammortizzatore
|
|
Camera a tre zone
|
|
Modello
|
HD-E703-
50A/HD-E703-50W
|
HD-E703-100A/HD-E703-100W
|
Personalizzato
|
|
Prestazioni
|
Area di prova
|
Intervallo di esposizione ad alte temperature*1
|
Da +60 a +200°C
|
|
Intervallo di esposizione a basse temperature*1
|
-65 a 0 °C
|
|
Fluctuazione della temperatura *2
|
±1,8°C
|
|
Camera calda
|
Limite superiore di preriscaldo
|
+200°C
|
|
Temp. tempo di riscaldamento*3
|
Temperatura ambiente a +200°C entro 30 minuti
|
|
Camera a freddo
|
Limite inferiore di raffreddamento preliminare
|
-65°C
|
|
Temp. tempo di abbassamento*3
|
Temperatura ambiente a -65°C entro 70 minuti
|
|
Recupero temporaneo (2 zone)
|
Condizioni di recupero
|
Due zone: esposizione ad alta temperatura +
125°C 30 min, esposizione a bassa temperatura a -40°C 30 min; campione 6,5 kg (cestino di campioni 1,5 kg)
|
|
Tempo di recupero temporaneo
|
Entro 10 minuti.
|
|
Edilizia
|
Materiale esterno
|
Placca di acciaio a prova di ruggine laminata a freddo
|
|
Materiale della zona di prova
|
SUS304 acciaio inossidabile
|
|
Porta*4
|
Porta manuale con pulsante di sblocco
|
|
Scaldaia
|
Scaldaio a strisce
|
|
Unità di refrigerazione
|
Sistema*5
|
Sistema di refrigerazione a cascata meccanica
|
|
Compressore
|
Compressore a rotolo ermeticamente sigillato
|
|
Meccanismo di espansione
|
Valvola di espansione elettronica
|
|
Agente frigorifero
|
lato ad alta temperatura:R404A, lato a bassa temperatura R23
|
|
Piu' fresco
|
Acciaio inossidabile scambiatore di calore a piastre saldate
|
|
Circolatore d'aria
|
Ventilatore di sirocco
|
|
Unità motrice dell'ammortizzatore
|
Bottone d'aria
|
|
Fittings
|
Port del cavo con diametro di 100 mm sul lato sinistro (il lato destro e le dimensioni di diametro su misura sono disponibili in opzione), campione
terminale di controllo dell'alimentazione
|
|
Dimensioni interne (W x H x D)
|
350 x 400 x 350
|
500 x 450 x 450
|
Personalizzato
|
|
Capacità dell'area di prova
|
50L
|
100L
|
Personalizzato
|
|
Carico dell'area di prova
|
5 kg
|
10 kg
|
Personalizzato
|
|
Dimensioni esterne (W x H x D)
|
1230 x 1830 x 1270
|
1380 x 1980 x 1370
|
Cust
omesso
|
|
Peso
|
800 kg
|
1100 kg
|
N/A
|
|
Requisiti di utilità
|
Condizioni ambientali ammissibili
|
+5~30°C
|
|
Fornitore di alimentazione
|
AC380V, 50/60Hz,
tre fasi, 30A
|
|
Pressione dell'acqua di raffreddamento*6
|
02 ~ 0,4Mpa
|
|
Tasso di approvvigionamento di acqua di raffreddamento*6
|
8 m3/h
|
|
Intervallo di temperatura dell'acqua di raffreddamento di esercizio
|
+18 a 23 °C
|
|
Livello di rumore
|
70 dB o meno
|
La camera d'urto funziona come segue:
1, serbatoi di scorta a bassa temperatura:la temperatura del serbatoio è determinata dallo stato del riscaldatore a condotto, dell'evaporatore e dallo stato di funzionamento della ventola.Dopo che la valvola di espansione soffoca il refrigerante che scorre nell'evaporatore nella camera di lavoro, la camera di lavoro di assorbimento del calore e di gasificazione, per ridurre la temperatura della camera di lavoro; il refrigerante gassato viene aspirato e compresso ad alta temperatura,gas ad alta pressione nel compressore del condensatore, e poi il programma di screening,e infine attraverso la valvola di espansione viene strascicato dopo il rientro nella camera di lavoro e l'evaporatore assorbe il calore e gassare e quindi compresso da aspirazione compressore.
2, serbatoi ad alta temperatura:un segnale di rilevamento della temperatura del regolatore centrale dall'istante di rilevamento e il segnale di temperatura impostato viene confrontato,il segnale di confronto ottenuto dal segnale di uscita del circuito logico PID dello strumento per controllare il relè a stato solido è spento o regola il livello di potenza di uscita del rapporto tempo di riscaldamento, al fine di raggiungere lo scopo del controllo automatico della temperatura.
3, camera di prova per shock a temperatura:con un'unità di accensione superiore a 50 mm,a basse o alte temperature tra la camera di stoccaggio commutata rispettivamente per formare un sistema di circolazione dell'aria chiuso e la o le scatole a bassa temperatura, ha raggiunto rapidamente i test di temperatura target.
Altre note
1. Se è richiesto il limite inferiore del range di esposizione ad alta temperatura + 60°C o il limite inferiore del range di esposizione a bassa temperatura - 60°C, selezionare l'opzione "esposizione a temperatura ambiente"
2. Se la fluttuazione della temperatura deve essere inferiore a ±1,8°C, selezionare il pacchetto "Fluttuazione della temperatura bassa"
3. tempo di riscaldamento/abbassamento di temperatura sono applicabili solo durante il funzionamento indipendente della camera
4. Se è richiesta la porta scorrevole azionata automaticamente, selezionare il pacchetto porta azionata automaticamente
5. Condensatore raffreddato ad aria / condensatore raffreddato ad acqua entrambi disponibili
6. Applicare solo sul condensatore raffreddato ad acqua
3. Dispositivi di sicurezza:
- Interruttore di protezione dal surriscaldamento della camera calda
- Interruttore di protezione dal surriscaldamento della camera fredda
- Alarme di sovraccarico della circolazione dell'aria
- Protezione alta/bassa pressione del frigorifero
- Interruttore di temperatura del compressore
- Interruttore di pressione dell'aria
- Fusibili
- Relai a sospensione idrica (solo specifica raffreddata ad acqua)
- Interruttore del compressore
- Interruttore di riscaldamento
- Protezione da surriscaldamento/sfredamento dell'area di prova
- Valvola di depurazione dell'aria
Controllo
Funzionamento e impostazioni semplificate mediante l'utilizzo di un display LCD touchscreen (istruzioni visualizzate sullo schermo).e grafici di tendenza.
|
Impostazione
|
Input interattivo con tasti touch
|
|
Visualizzazione
|
LCD (5,7 pollici)
|
|
Funzione di controllo della temperatura
|
Area di prova: temperatura di esposizione.
Camera calda: temperatura di pre-riscaldamento.
Camera fredda: temperatura di pre raffreddamento.
|
|
Controllo PID
|
|
Intervallo di temperatura predefinito
|
Temperatura alta: da 60 a 200 °C
Temperatura bassa: da -78 a 0°C
|
|
Impostazione della risoluzione
|
1 ̊C
|
|
Input
|
Termocoppia di tipo T (Rame/Rame-Nicchio)
|
|
Intervalli di impostazione e di indicazione
|
Tempo predefinito: da 0 min. a 99 ore e 59 min.
Ciclo predefinito: da 1 a 9.999 cicli
|
|
Funzione di accessorio
|
Preimpostazione del timer
Protezione contro il surriscaldamento/il surriscaldamento
Selezione di interruzione di corrente/ripresa
Impostazione del tempo di recupero della temperatura
Memoria dei programmi
Disattivazione automatica della corrente
Visualizzazione dell'ora programmata
Selezione della modalità di completamento della prova
Grafico di tendenza
Visualizzazione della cronologia degli allarmi
Calibrazione del sensore
Comunicazione RS-232/USB
|
Manutenzione giornaliera
1. shock termico un lungo spegnimento non viene utilizzato regolarmente ogni metà di potenza, il tempo di alimentazione non è inferiore a un'ora, e relativi pezzi di ricambio e attrezzature di prova funziona correttamente.
2. la scatola di scossa calda e fredda deve essere pulita regolarmente evaporatore: livelli di pulizia perché la prova è diversa, nell'effetto di circolazione forzata dell'aria,raccoglierà molte particelle di polvere e altri piccoli oggetti sul vaporizzatore deve essere pulito regolarmente.
3. ventilatore di circolazione a bassa temperatura, ventilatore di condensazione e correzione del bilanciamento pulito: la pulizia e l'evaporatore sono simili a causa dell'ambiente di lavoro diversoSi raccoglierà molta polvere sui ventilatori del condensatore, e altri oggetti a piccole particelle devono essere puliti regolarmente.
4. Per spostare il dispositivo di shock termico mi a Paddy Ashdown Lai strumentazione migliore guida del personale tecnico, per evitare danni all'attrezzatura, come il cliente auto-rialloggio,deve avere un elettricista professionista prima di accendere l'alimentazione per confermare il corretto funzionamento del circuito, o sarà bruciato attrezzature relativi componenti.
