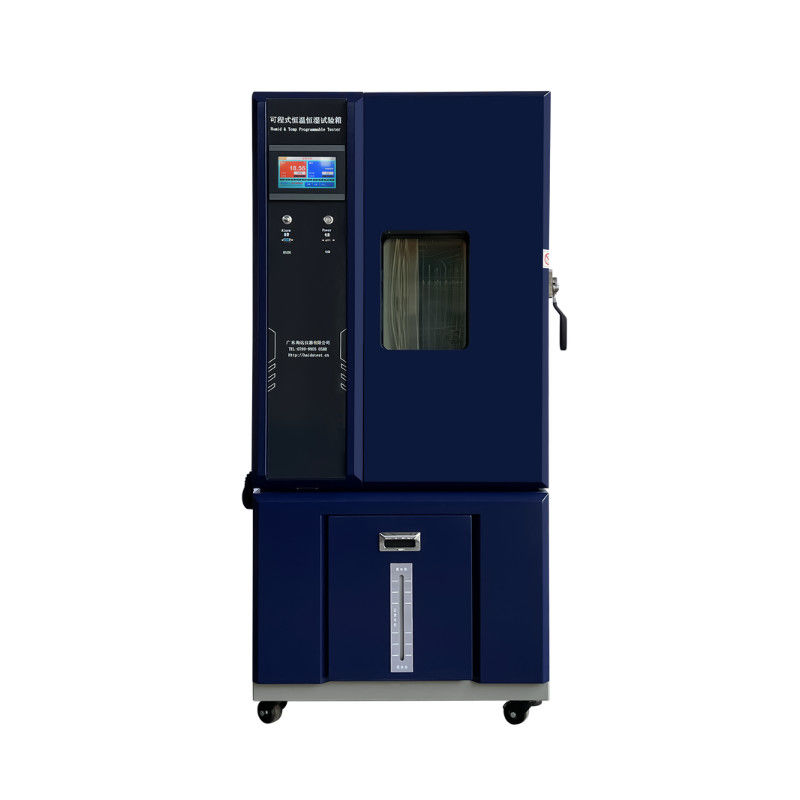

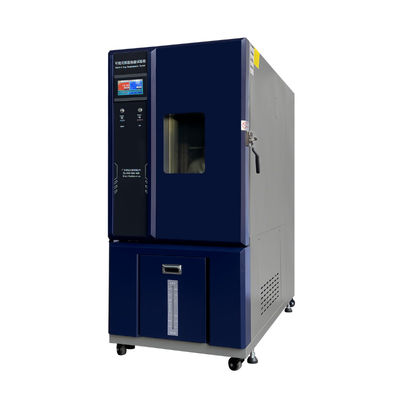

Attrezzatura per test ambientali della camera di temperatura e umidità con controllo PID
Informazioni scaricabili
Camera per shock termico.pdf
Tester per l'invecchiamento accelerato UV.pdf
Camera per prove a spruzzo d'acqua.pdf
Camera della polvere.pdf
Haida IPX1 - Camera per test pioggia IPX8.pdf
Camera di temperatura e umidità.pdf
Manuale operativo per camera di prova di invecchiamento UV - Cont...
Prestazione
Camera per prove ambientalipuò simulare sia la temperatura che l'umidità. L'umidità controllata dal 10% RH al 95% RH può essere mantenuta entro l'intervallo di temperatura a bulbo secco compreso tra +10°C e +85°C, limitato da un punto di rugiada di 6°C. Per condizioni di punto di rugiada inferiore (bassa umidità relativa o umidità relativa a basse temperature a bulbo secco), sarà necessario uno spurgo con aria secca o uno spurgo GN2 (azoto gassoso). Consultare la tabella dell'intervallo di umidità sulla pagina delle specifiche di ciascuna camera di temperatura e umidità per i limiti dell'intervallo di umidità.
Domande per la richiesta di evoluzione delle prestazioni:
Opzioni di sistema e prestazioni
- Umidità bassa e ultra-bassa Estende la gamma di controllo dell'umidità. (Intervallo di umidità normale illustrato nel diagramma)
- Sistema di raffreddamento ad acqua.
- Dry Air Purge mantiene l'umidità nella camera estremamente bassa spurgando a -40 °C. È necessaria l'alimentazione di aria compressa
- Ripiani aggiuntivi, carico 50 Kg
- Porte per cavi con connettore flessibile in silicone, diametri da 50, 100, 150 mm o specifici del cliente
Specifiche:
Intervallo: da 70 a 150°C
|
Temp/Umidità
|
HD-E702-100-7
|
HD-E702-150-7
|
HD-E702-225-7
|
|
|
HD-E702-408-7
|
HD-E702-800-7
|
HD-E702-1000-7
|
|
Solo temporaneo
|
HD-E702-100T-7
|
HD-E702-150T-7
|
HD-E702-225T-7
|
|
|
HD-E702-408T-7
|
HD-E702-800T-7
|
HD-E702-1000T-7
|
|
Intervallo di temperatura:
|
-70°C ~ 150°C
|
|
Capacità di raffreddamento
|
~ 2,5 kW a -50°C
|
~ 3 kW a -50°C
|
~ 5 kW a -50°C
|
| |
~ 6,5 kW a-50°C
|
~ 8,5 kW a -50°C
|
~ 9 kW a - -50°C
|
|
Sistema di riscaldamento
|
~ 5 kW
|
~ 5 kW
|
~ 5,5 kW
|
| |
~6,5kW
|
~8,5kW
|
~9kW
|
|
Fluttuazione della temperatura:
|
±0,5°C
|
|
Gradiente di temperatura:
|
±0,5°C～±0,2°C
|
|
Tasso di riscaldamento†:
|
≥3℃/min media (modello Advance 5 – 15℃/min)
|
|
Velocità di raffreddamento†:
|
≥1℃/min medio (modello Advance 5 - 15℃/min)
|
|
Intervallo di umidità:
|
10%～95%RH (riferimento al range di umidità normale illustrato nel diagramma)
|
|
Fluttuazione dell'umidità:
|
±1,5%UR～±2,0%UR
|
|
Gradiente di umidità:
|
±3%UR
|
|
Dimensioni
|
|
Dimensioni dello spazio di lavoro
(LxPxA)mm:
|
500x400x500
HD-E702-100
|
600x500x500
HD-E702-150
|
750x500x600
HD-E702-225
|
|
|
850x650x800
HD-E702-800
|
1000x1000x800
HD-E702-800
|
1000x1000x1000
HD-E702-1000
|
|
Dimensioni esterne
(LxPxA)mm:
|
1400x850x1050
|
1500x950x1050
|
1650x950x1150
|
|
|
1750x1050x1350
|
1900x1450x1350
|
1900x1450x1550
|
|
Requisiti del sito
|
|
Alimentazione elettrica:
|
208 V 3 Ø 60 Hz o 230 V 3 Ø 60 Hz (specifico del cliente)
|
|
Umidità Acqua
|
Acqua distillata
|
|
Scarico condensa:
|
Attacco tubo da 1/2" (scarico a gravità)
|
Intervallo: da 40 a 150°C
|
Temp/Umidità
|
HD-E702-100-4
|
HD-E702-150-4
|
HD-E702-225-4
|
|
|
HD-E702-408-4
|
HD-E702-800-4
|
HD-E702-1000-4
|
|
Solo temporaneo
|
HD-E702-100T-4
|
HD-E702-150T-4
|
HD-E702-225T-4
|
|
|
HD-E702-408T-4
|
HD-E702-800T-4
|
HD-E702-1000T-4
|
|
Intervallo di temperatura:
|
-40°C ~ 150°C
|
|
Capacità di raffreddamento
|
~ 2 kW a -20°C
|
~ 2,5 kW a -20°C
|
~ 4,5 kW a -20°C
|
| |
~ 5,5 kW a-20°C
|
~ 8 kW a -20°C
|
~ 8,5 kW a - -20°C
|
|
Sistema di riscaldamento
|
~ 5 kW
|
~ 5 kW
|
~ 5,5 kW
|
| |
~6,5kW
|
~8,5kW
|
~9kW
|
|
Fluttuazione della temperatura:
|
±0,5°C
|
|
Gradiente di temperatura:
|
±0,5°C～±0,2°C
|
|
Tasso di riscaldamento†:
|
≥3℃/min media (modello Advance 5 – 15℃/min)
|
|
Velocità di raffreddamento†:
|
≥1℃/min medio (modello Advance 5 - 15℃/min)
|
|
Intervallo di umidità:
|
10%～95%RH (riferimento al range di umidità normale illustrato nel diagramma)
|
|
Fluttuazione dell'umidità:
|
±1,5%UR～±2,0%UR
|
|
Gradiente di umidità:
|
±3%UR
|
|
Dimensioni
|
|
Dimensioni dello spazio di lavoro
(LxPxA)mm:
|
500x400x500
HD-E702-100
|
600x500x500
HD-E702-150
|
750x500x600
HD-E702-225
|
|
|
850x650x800
HD-E702-800
|
1000x1000x800
HD-E702-800
|
1000x1000x1000
HD-E702-1000
|
|
Dimensioni esterne
(LxPxA)mm:
|
1400x850x1050
|
1500x950x1050
|
1650x950x1150
|
|
|
1750x1050x1350
|
1900x1450x1350
|
1900x1450x1550
|
|
Requisiti del sito
|
|
Alimentazione elettrica:
|
208 V 3 Ø 60 Hz o 230 V 3 Ø 60 Hz (specifico del cliente)
|
|
Umidità Acqua
|
Acqua distillata
|
|
Scarico condensa:
|
Attacco tubo da 1/2" (scarico a gravità)
|
Caratteristiche:
Esterno in acciaio inossidabile
Taglio termico totale attorno al telaio della porta
Una porta per cavo da 50 mm (2") di diametro sulla sinistra, con tappo flessibile in silicone
Tre livelli di protezione dal surriscaldamento
Alimentazione principale 115 V per il modello BTL-433
Elevate prestazioni e funzionamento silenzioso (65 dBa)
Pannelli di servizio facilmente sollevabili, accesso elettrico a sinistra
Caratteristiche standard:
- Acciaio inossidabile n. 304 per interni
- Verniciare l'acciaio per esterno
- Porta isolata in schiuma per rigidità e lunga durata
- Serbatoio dell'acqua in plastica di facile manutenzione
- Finestra di osservazione con funzione antigelo
- Sistema di refrigerazione ad alte prestazioni
- Interfaccia utente semplice per il controller PLC TEMI-880
- Una porta per cavo da 100 mm/Specificata dal cliente
- Un ripiano, carico di 10 Kg e 4 ruote incluse
- Furgone Tipo Sirocco,L134,Ventilatore
- Umidificatore in acciaio inossidabile con controllo PID
- Refrigerante DuPont R-404A [senza fluoro] / 23 per temperature inferiori a -40 °C
- Porta USB per uscita dati
- Lampade interne antideflagranti
- Registratori grafici di registrazione dati, registratori senza supporto cartaceo, memorizzano i dati nel PLC.
Indicatori di prestazione
Intervallo di temperatura RT + 10 ℃ ~ 100 ℃ Umidità 80 ~ 98% R · H fluttuazione/uniformità ≤ ± 0,5 ℃ / ± 2 ℃ deviazione di temperatura +2%, - 3% R · H Tempo di riscaldamento di circa 20 minuti a temperatura ambiente ~ 100 ℃ controllo della temperatura ± 1 ℃ ± 2%
Sistema di controllo
Controller della temperatura del microcomputer importato Controller integrato a umido (visualizza direttamente la percentuale di umidità).
Precisione di impostazione dell'intervallo di precisione: temperatura ± 0,1 ℃, umidità ± 0,1% R · H, precisione di indicazione: temperatura ± 0,1 ℃, temperatura ± 0,1% R · H sensori di temperatura e umidità platino resistenza platino · PT100Ω.
L'impianto di riscaldamento è completamente autonomo, riscaldamento elettrico con resistenza al nicromo.
Sistemi di umidificazione esterni isolati, umidificatore evaporativo a superficie superficiale del tipo a caldaia in acciaio inossidabile.
Motori per il condizionamento dell'aria a bassa rumorosità della temperatura del sistema circolatorio, ruota eolica centrifuga a foglia.
Sistema di riscaldamento
Riscaldamento a infrarossi lontani utilizzando la velocità di riscaldamento del filo riscaldante in lega di nichel-cromo;
Sistemi ad alta temperatura, bassa temperatura completamente indipendenti;
Sistema di controllo della temperatura P · I · D + S · S · R con controllo di coordinazione dei canali;
Controllo della temperatura della potenza in uscita tramite il calcolo del microcomputer, per ottenere un'elevata precisione e un'efficienza energetica ad alta efficienza.
Imballaggio e spedizione
Simulazione I triceratopi del cliente Animatronic sono ricoperti con una pellicola a bolle d'aria prima di inserirli nella custodia di legno, che non solo ha un buon assorbimento degli urti, resistenza agli urti, termosaldatura e presenta anche i vantaggi di non tossico, inodore, corrosione dovuta all'umidità, buona trasparenza, ecc.
