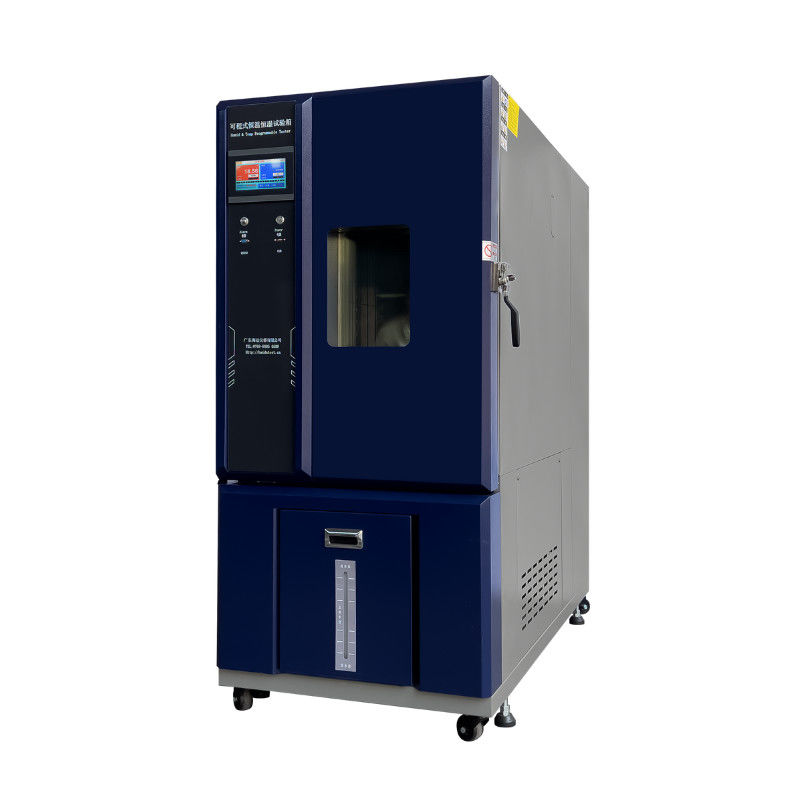

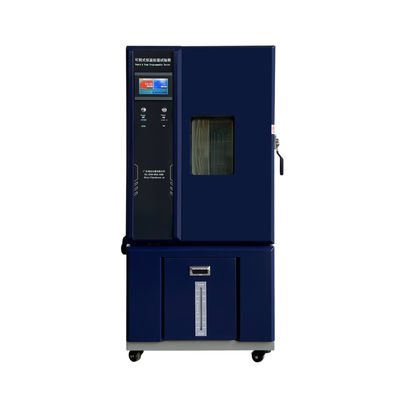

Test di umidità basso e vuoto livello dell'acqua allarme temperatura camera di umidità
Camera di temperatura e umidità.pdf
Scarica:Camera di temperatura e umidità.pdf
Funzione e applicazione:
Prova di umidità Alarme di livello dell'acqua basso e vuoto Camera di temperatura e umiditàè principalmente destinato a testare e determinare i parametri e le prestazioni dei prodotti elettrici ed elettronici, delle sostanze chimiche e dei materiali in caso di variazione dell'ambiente ad alta temperatura,prova a bassa temperatura o costante.Può simulare diverse condizioni ambientali (temperatura e umidità) su un prodotto o materiale.resistenza al secco e resistenza al freddoÈ ampiamente applicabile all'industria aeronautica, all'industria automobilistica, ai semiconduttori, alle sostanze chimiche, alla farmacia, ai prodotti alimentari, all'industria degli elettrodomestici e al campo della ricerca scientifica.
Struttura e Caratteristiche:
1La camera di temperatura e umidità è composta dalla camera, dai sistemi di refrigerazione, dal sistema di riscaldamento, dal sistema di circolazione dell'aria e dal sistema di controllo.
2.La camera di lavoro è realizzata in acciaio inossidabile SUS#304 di alta qualità, il guscio esterno adotta una piastra di acciaio A3, la superficie è spruzzata elettrostaticamente.
3Il sistema di isolamento utilizza lana superfine in fibra di vetro o schiuma di poliuretano per garantire la temperatura della camera interna.
4.Il controllo della temperatura e dell'umidità adotta il TEMI880 programmabile a touchscreen, con calcolo automatico della funzione PID.
5.Adotta il metodo di umidificazione a vapore, circuito automatico di circolazione dell'acqua, con funzioni di riempimento automatico dell'acqua.
6Il sistema di refrigerazione adotta l' originale francese "Tecumseh"unità di refrigerazione e set completi di parti di refrigerazione.
7.Sensore in modalità di ingresso PT100.
8.Il sistema di riscaldamento, riscaldamento, deumidificazione e umidificazione può essere operato in modo indipendente per ridurre i costi di prova,prolungare la durata di funzionamento della macchina e ridurre il tasso di guasti.
Caratteristiche standard:
- Acciaio inossidabile 304 per interni
- Acciaio per verniciature esterne
- Porta isolante a schiuma per rigidità e lunga durata
- Serbatoio d'acqua di plastica facile da mantenere
- Finestra di osservazione con funzione senza gelate
- Sistema di refrigerazione ad alte prestazioni
- Interfaccia utente semplice per il controller PLC TEMI-880
- Una porta a cavo da 100 mm/ specificata dal cliente
- Uno scaffale, carico di 10 kg e 4 ruote incluse
- Furgone tipo Sirocco, L134,Fan
- Umidificatore in acciaio inossidabile controllato PID
- DuPont R-404A [senza fluoro] refrigerante / 23 per temperature inferiori a -40 °C
- Porta USB per l'uscita dei dati
- Lampade interne antisplozione
- Registratori di grafici di registrazione dati, registratori senza carta memorizzati nel PLC.
2Specificità:
Intervallo ¥ 40 a 150°C
|
Temperatura/umidità
|
HD-E702-100-4
|
HD-E702-150-4
|
HD-E702-225-4
|
|
|
HD-E702-408-4
|
HD-E702-800-4
|
HD-E702-1000-4
|
|
Solo temporaneamente
|
HD-E702-100T-4
|
HD-E702-150T-4
|
HD-E702-225T-4
|
|
|
HD-E702-408T-4
|
HD-E702-800T-4
|
HD-E702-1000T-4
|
|
Intervallo di temperatura:
|
-40°C 150°C
|
|
capacità di raffreddamento
|
~ 2 kW a -20°C
|
~ 2,5 kW a -20°C
|
~ 4,5 kW a -20°C
|
| |
~ 5,5 kW a 20°C
|
~ 8 kW a -20°C
|
~ 8,5 kW a - 20°C
|
|
Sistema di riscaldamento
|
~ 5 kW
|
~ 5 kW
|
~ 5,5 kW
|
| |
~6,5 kW
|
~ 8,5 kW
|
~ 9 kW
|
|
Fluctuazione della temperatura:
|
± 0,5°C
|
|
Gradiente di temperatura:
|
± 0,5°C ± 0,2°C
|
|
Tasso di riscaldamento†:
|
media ≥ 3°C/min (modello anticipato 5 15 °C/min)
|
|
Tasso di raffreddamento†:
|
≥ 1°C/min media (modello avanzato 5 - 15°C/min)
|
|
Intervallo di umidità:
|
10% ∼95%RH (Ref to Normal Humidity Range Diagrammed)
|
|
Fluctuazione di umidità:
|
±1,5%RH ±2,0%RH
|
|
Gradiente di umidità:
|
± 3% RH
|
|
Dimensioni
|
|
Dimensioni dello spazio di lavoro
(WxDxH) mm
|
500x400x500
HD-E702-100
|
600x500x500
HD-E702-150
|
750x500x600
HD-E702-225
|
|
|
850x650x800
HD-E702-800
|
1000x1000x800
HD-E702-800
|
1000x1000x1000
HD-E702-1000
|
|
Dimensioni esterne
(WxDxH) mm
|
1400x850x1050
|
1500x950x1050
|
1650x950x1150
|
|
|
1750x1050x1350
|
1900x1450x1350
|
1900x1450x1550
|
|
Requisiti del sito
|
|
Fornitura elettrica:
|
208V 3Ø 60Hz o 230V 3Ø 60Hz (specifico per il cliente)
|
|
Umidità dell'acqua
|
Acqua distillata
|
|
Drenaggio del condensato:
|
Connessione del tubo di 1/2" (drainamento gravitazionale)
|
Intervallo ¥ 70 a 150°C
|
Temperatura/umidità
|
HD-E702-100-7
|
HD-E702-150-7
|
HD-E702-225-7
|
|
|
HD-E702-408-7
|
HD-E702-800-7
|
HD-E702-1000-7
|
|
Solo temporaneamente
|
HD-E702-100T-7
|
HD-E702-150T-7
|
HD-E702-225T-7
|
|
|
HD-E702-408T-7
|
HD-E702-800T-7
|
HD-E702-1000T-7
|
|
Intervallo di temperatura:
|
-70°C 150°C
|
|
capacità di raffreddamento
|
~ 2,5 kW a -50°C
|
~ 3 kW a -50°C
|
~ 5 kW a -50°C
|
| |
~ 6,5 kW a 50 °C
|
~ 8,5 kW a -50°C
|
~ 9 kW a - -50°C
|
|
Sistema di riscaldamento
|
~ 5 kW
|
~ 5 kW
|
~ 5,5 kW
|
| |
~6,5 kW
|
~ 8,5 kW
|
~ 9 kW
|
|
Fluctuazione della temperatura:
|
± 0,5°C
|
|
Gradiente di temperatura:
|
± 0,5°C ± 0,2°C
|
|
Tasso di riscaldamento†:
|
media ≥ 3°C/min (modello anticipato 5 15 °C/min)
|
|
Tasso di raffreddamento†:
|
≥ 1°C/min media (modello avanzato 5 - 15°C/min)
|
|
Intervallo di umidità:
|
10% ∼95%RH (Ref to Normal Humidity Range Diagrammed)
|
|
Fluctuazione di umidità:
|
±1,5%RH ±2,0%RH
|
|
Gradiente di umidità:
|
± 3% RH
|
|
Dimensioni
|
|
Dimensioni dello spazio di lavoro
(WxDxH) mm
|
500x400x500
HD-E702-100
|
600x500x500
HD-E702-150
|
750x500x600
HD-E702-225
|
|
|
850x650x800
HD-E702-800
|
1000x1000x800
HD-E702-800
|
1000x1000x1000
HD-E702-1000
|
|
Dimensioni esterne
(WxDxH) mm
|
1400x850x1050
|
1500x950x1050
|
1650x950x1150
|
|
|
1750x1050x1350
|
1900x1450x1350
|
1900x1450x1550
|
|
Requisiti del sito
|
|
Fornitura elettrica:
|
208V 3Ø 60Hz o 230V 3Ø 60Hz (specifico per il cliente)
|
|
Umidità dell'acqua
|
Acqua distillata
|
|
Drenaggio del condensato:
|
Connessione del tubo di 1/2" (drainamento gravitazionale)
|
3. prestazioni della camera di prova ad alta bassa temperatura e umidità:
Ottenere una valutazione delle prestazioni per aiutare a fornire le camere adatte per voi.
Per una migliore garanzia delle prestazioni per l'applicazione di ciclo di temperatura e umidità, Haida può fornire un calcolo delle prestazioni garantito in base ai requisiti presentati.
Si prega di utilizzare le seguenti domande come guida per definire il piano di test.Un modello raccomandato con dimensioni di refrigerazione adeguate vi fornirà.
Caratteristiche:
1.Non corrosivo
2- Molto efficiente.
3.Lunga vita utile
4- Disegno perfetto.
5- Costruzione robusta.
6.Circolazione dell'aria per un flusso uniforme all'interno della camera interna
7La temperatura e l'umidità sono controllate in modo indipendente.
8.Adotta refrigerante ecologico
Accessori opzionali:
1. Giappone import "OYO" touch screen controller di temperatura programmabile/ Giappone import serie UMC touch screen controller di temperatura programmabile
2Compressori di refrigerazione semicercati "Copeland"
3.RS485 porta e comunicazione
4.Temperatura del buco di prova
5- Scaffali in più.
Opzioni di sistema e prestazioni
- Humidità bassa e ultra-bassa Estende la gamma di controllo dell'umidità (Range di umidità normale diagrammata)
- Sistema di raffreddamento ad acqua.
- La purga dell'aria secca mantiene l'umidità nella camera estremamente bassa pulendo a -40 °C. È necessaria una fornitura di aria compressa
- Ripiani aggiuntivi, carico di 50 kg
- Porte per cavi con spina di silicone flessibile, di diametro 50, 100, 150 mm o specifico per il cliente
(Intervallo di umidità normale diagrammato)

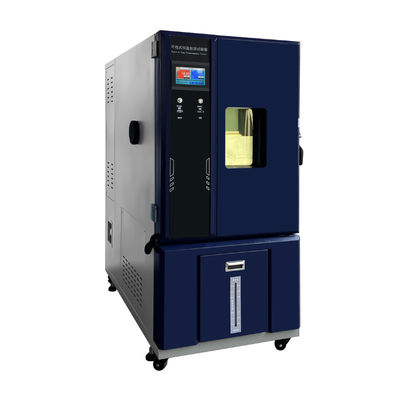

4. vista:
(La progettazione avanzata della refrigerazione è particolarmente compatta per le camere della serie HD)
