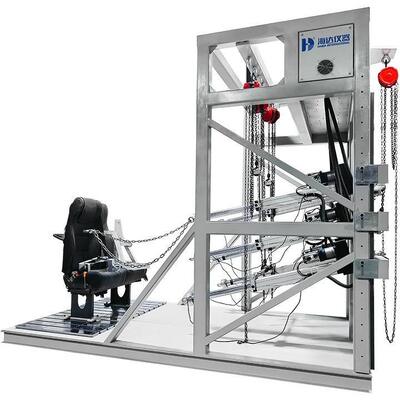

Tester di resistenza del punto di ancoraggio della cintura di sicurezza (tipo cilindro elettrico)

Questa apparecchiatura di prova è progettata in base ai requisiti di prova dell'utente e agli standard pertinenti. Viene utilizzato per testare la resistenza strutturale e l'affidabilità della sicurezza di vari telai di sedili automobilistici, poggiatesta, cinture di sicurezza e sedili completi in condizioni sia statiche che dinamiche. Lo scopo è valutare il processo di produzione del sedile e il prodotto finito assemblato esaminando la resistenza che ciascun giunto saldato, tutte le connessioni e i meccanismi di bloccaggio possono sopportare se sottoposti a direzioni e forze specificate. Ciò consente di valutare la resistenza e la corrispondente deformazione del telaio del sedile e del sedile finito. L'apparecchiatura registra automaticamente vari valori come forza, resistenza, spostamento e deformazione attraverso un computer e genera automaticamente curve di prova e rapporti di prova.

ECE R17; ECER80; ECE R14; FMVSS207; GB150832006; GB141672006; GB/T13057:2003

Il banco prova serve per montare e supportare il sistema di caricamento del cilindro elettrico. Il telaio del banco prova è costituito da tre travi orizzontali, ciascuna delle quali monta tre cilindri servoelettrici. L'altezza verticale di ciascuna trave è regolabile tramite un meccanismo di sollevamento manuale, consentendo la regolazione della posizione verticale dei tre cilindri elettrici su ciascuna trave. (PS: La distanza dal punto più basso dell'attuatore sulla trave inferiore alla piattaforma di prova è 200 mm.) I tre gruppi di cilindri elettrici su ciascuna trave sono montati su binari di guida orizzontali e le loro posizioni orizzontali vengono regolate manualmente. Una volta regolata correttamente la posizione orizzontale è possibile bloccarla utilizzando il dispositivo di bloccaggio posteriore. Un meccanismo di bilanciamento, montato sulle guide orizzontali, elimina l'influenza della gravità del cilindro e regola l'angolo di carico. Questo meccanismo di bilanciamento si muove automaticamente con il movimento orizzontale del cilindro elettrico. Il campo di regolazione della posizione e dell'angolo del cilindro elettrico non è specificato.

1. Questo sistema raggiunge il controllo automatico del processo di test e il salvataggio automatico dei risultati dei test.
2. Il sistema adotta la piattaforma Windows, consentendo l'impostazione di vari parametri di prova secondo gli standard di prova. Facilita inoltre il facile recupero dei dati e delle curve archiviati nel database, nonché la valutazione e la modifica dei rapporti di prova.
3. I rapporti di prova sono standardizzati e i dati dei test di output sono accurati e standardizzati.
4. I sottosistemi elettrici ed elettronici comprendono i seguenti elementi: ① Armadio di distribuzione; ② Console di controllo e acquisizione dati, inclusa interfaccia operativa, impostazioni, calibrazione, analisi, ecc.; ③ Impugnatura del telecomando.
