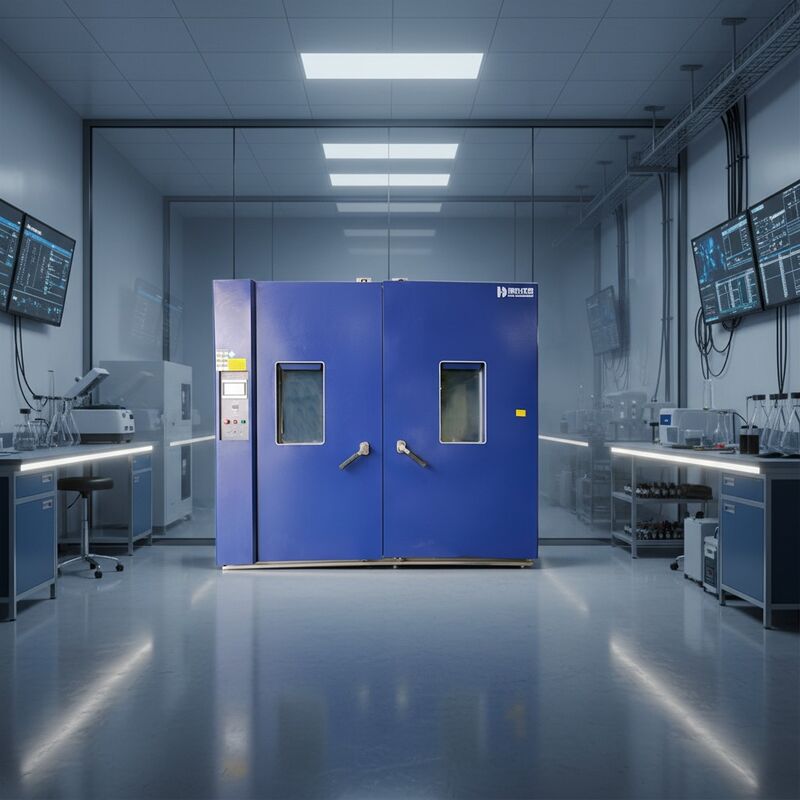

Test dell'umidità Camera di umidità della temperatura dell'allarme del livello dell'acqua basso e vuoto
Camera di temperatura e umidità.pdf
Scaricamento:Camera di temperatura e umidità.pdf
Funzione e applicazione:
Test di umidità Allarme livello acqua basso e vuoto Camera di umidità e temperaturaserve principalmente per testare e determinare i parametri e le prestazioni di prodotti elettrici, elettronici, prodotti chimici e materiali in base al cambiamento dell'ambiente in test ad alta, bassa temperatura o costante. Può simulare diverse condizioni ambientali (temperatura e umidità) su un prodotto o materiale. È appropriato per testare le prestazioni dei materiali, come resistere al calore, resistere all'asciutto e resistere al freddo. È ampiamente applicabile all'industria aeronautica, all'industria automobilistica, ai semiconduttori, ai prodotti chimici, alla farmacia, ai prodotti alimentari, all'industria degli elettrodomestici e al campo della ricerca scientifica.
Struttura e Caratteristiche:
1.la camera di umidità e temperatura è composta da camera, sistemi di refrigerazione, sistemi di riscaldamento, sistema di circolazione dell'aria e sistema di controllo.
2.La camera di lavoro è realizzata in materiale di alta qualità in acciaio inossidabile SUS#304, il guscio esterno adotta una piastra in acciaio A3, spruzzatura elettrostatica superficiale.
3. Il sistema di isolamento utilizza lana di vetro superfine o schiuma di poliuretano in modo da garantire la temperatura della camera interna.
4. Il controllo della temperatura e dell'umidità adotta il controller di temperatura e umidità del touch screen programmabile TEMI880 di importazione coreana, con calcolo automatico della funzione PID.
5.Adotta il metodo di umidificazione a vapore, circuito automatico di circolazione dell'acqua, con funzioni di riempimento automatico dell'acqua.
6. Il sistema di refrigerazione adotta la Francia originale "Tecumseh"Unità di refrigerazione e set completi di parti di refrigerazione.
7. Sensore PT100 in modalità ingresso.
8. Il sistema di riscaldamento, riscaldamento, deumidificazione e umidificazione può essere utilizzato in modo indipendente in modo da ridurre i costi dei test, prolungare la vita operativa della macchina e diminuire il tasso di guasto.
Caratteristiche standard:
- Acciaio inossidabile n. 304 per interni
- Verniciare l'acciaio per esterno
- Porta isolata in schiuma per rigidità e lunga durata
- Serbatoio dell'acqua in plastica di facile manutenzione
- Finestra di osservazione con funzione antigelo
- Sistema di refrigerazione ad alte prestazioni
- Interfaccia utente semplice per il controller PLC TEMI-880
- Una porta per cavo da 100 mm/Specificata dal cliente
- Un ripiano, carico di 10 Kg e 4 ruote incluse
- Furgone Tipo Sirocco,L134,Ventilatore
- Umidificatore in acciaio inossidabile con controllo PID
- Refrigerante DuPont R-404A [senza fluoro] / 23 per temperature inferiori a -40 °C
- Porta USB per uscita dati
- Lampade interne antideflagranti
- Registratori grafici di registrazione dati, registratori senza supporto cartaceo, memorizzano i dati nel PLC.
2. Specifiche:
Intervallo: da 40 a 150°C
|
Temp/Umidità
|
HD-E702-100-4
|
HD-E702-150-4
|
HD-E702-225-4
|
|
|
HD-E702-408-4
|
HD-E702-800-4
|
HD-E702-1000-4
|
|
Solo temporaneo
|
HD-E702-100T-4
|
HD-E702-150T-4
|
HD-E702-225T-4
|
|
|
HD-E702-408T-4
|
HD-E702-800T-4
|
HD-E702-1000T-4
|
|
Intervallo di temperatura:
|
-40°C ~ 150°C
|
|
Capacità di raffreddamento
|
~ 2 kW a -20°C
|
~ 2,5 kW a -20°C
|
~ 4,5 kW a -20°C
|
| |
~ 5,5 kW a-20°C
|
~ 8 kW a -20°C
|
~ 8,5 kW a - -20°C
|
|
Sistema di riscaldamento
|
~ 5 kW
|
~ 5 kW
|
~ 5,5 kW
|
| |
~6,5kW
|
~8,5kW
|
~9kW
|
|
Fluttuazione della temperatura:
|
±0,5°C
|
|
Gradiente di temperatura:
|
±0,5°C～±0,2°C
|
|
Tasso di riscaldamento†:
|
≥3℃/min media (modello Advance 5 – 15℃/min)
|
|
Velocità di raffreddamento†:
|
≥1℃/min medio (modello Advance 5 - 15℃/min)
|
|
Intervallo di umidità:
|
10%～95%RH (riferimento al range di umidità normale illustrato nel diagramma)
|
|
Fluttuazione dell'umidità:
|
±1,5%UR～±2,0%UR
|
|
Gradiente di umidità:
|
±3%UR
|
|
Dimensioni
|
|
Dimensioni dello spazio di lavoro
(LxPxA)mm:
|
500x400x500
HD-E702-100
|
600x500x500
HD-E702-150
|
750x500x600
HD-E702-225
|
|
|
850x650x800
HD-E702-800
|
1000x1000x800
HD-E702-800
|
1000x1000x1000
HD-E702-1000
|
|
Dimensioni esterne
(LxPxA)mm:
|
1400x850x1050
|
1500x950x1050
|
1650x950x1150
|
|
|
1750x1050x1350
|
1900x1450x1350
|
1900x1450x1550
|
|
Requisiti del sito
|
|
Alimentazione elettrica:
|
208 V 3 Ø 60 Hz o 230 V 3 Ø 60 Hz (specifico del cliente)
|
|
Umidità Acqua
|
Acqua distillata
|
|
Scarico condensa:
|
Attacco tubo da 1/2" (scarico a gravità)
|
Intervallo: da 70 a 150°C
|
Temp/Umidità
|
HD-E702-100-7
|
HD-E702-150-7
|
HD-E702-225-7
|
|
|
HD-E702-408-7
|
HD-E702-800-7
|
HD-E702-1000-7
|
|
Solo temporaneo
|
HD-E702-100T-7
|
HD-E702-150T-7
|
HD-E702-225T-7
|
|
|
HD-E702-408T-7
|
HD-E702-800T-7
|
HD-E702-1000T-7
|
|
Intervallo di temperatura:
|
-70°C ~ 150°C
|
|
Capacità di raffreddamento
|
~ 2,5 kW a -50°C
|
~ 3 kW a -50°C
|
~ 5 kW a -50°C
|
| |
~ 6,5 kW a-50°C
|
~ 8,5 kW a -50°C
|
~ 9 kW a - -50°C
|
|
Sistema di riscaldamento
|
~ 5 kW
|
~ 5 kW
|
~ 5,5 kW
|
| |
~6,5kW
|
~8,5kW
|
~9kW
|
|
Fluttuazione della temperatura:
|
±0,5°C
|
|
Gradiente di temperatura:
|
±0,5°C～±0,2°C
|
|
Tasso di riscaldamento†:
|
≥3℃/min media (modello Advance 5 – 15℃/min)
|
|
Velocità di raffreddamento†:
|
≥1℃/min medio (modello Advance 5 - 15℃/min)
|
|
Intervallo di umidità:
|
10%～95%RH (riferimento al range di umidità normale illustrato nel diagramma)
|
|
Fluttuazione dell'umidità:
|
±1,5%UR～±2,0%UR
|
|
Gradiente di umidità:
|
±3%UR
|
|
Dimensioni
|
|
Dimensioni dello spazio di lavoro
(LxPxA)mm:
|
500x400x500
HD-E702-100
|
600x500x500
HD-E702-150
|
750x500x600
HD-E702-225
|
|
|
850x650x800
HD-E702-800
|
1000x1000x800
HD-E702-800
|
1000x1000x1000
HD-E702-1000
|
|
Dimensioni esterne
(LxPxA)mm:
|
1400x850x1050
|
1500x950x1050
|
1650x950x1150
|
|
|
1750x1050x1350
|
1900x1450x1350
|
1900x1450x1550
|
|
Requisiti del sito
|
|
Alimentazione elettrica:
|
208 V 3 Ø 60 Hz o 230 V 3 Ø 60 Hz (specifico del cliente)
|
|
Umidità Acqua
|
Acqua distillata
|
|
Scarico condensa:
|
Attacco tubo da 1/2" (scarico a gravità)
|
3. Prestazioni della camera di test di stabilità a temperatura elevata e bassa e umidità:
Ottieni una valutazione delle prestazioni per aiutarti a fornirti le camere adatte.
Per una migliore garanzia delle prestazioni della vostra applicazione di cicli di temperatura e umidità, Haida può fornire un calcolo delle prestazioni garantite in base ai requisiti inviati.
Si prega di utilizzare le domande riportate di seguito come guida per definire il piano di test. È quindi possibile fornire queste informazioni al nostro consulente di laboratorio o inviarci un'e-mail per la revisione da parte del nostro consulente di laboratorio. Ti verrà fornito un modello consigliato con dimensioni di refrigerazione adeguate.
Caratteristiche:
1.Non corrosivo
2. Altamente efficiente
3. Lunga durata
4.Design perfetto
5. Costruzione robusta
6. Circolazione dell'aria per un flusso d'aria uniforme all'interno della camera interna
7. La temperatura e l'umidità possono essere controllate in modo indipendente.
8.Adotta il refrigerante ambientale
Accessori opzionali:
1.Regolatore di temperatura programmabile touch screen "OYO" importato dal Giappone/Regolatore di temperatura programmabile touch screen serie UMC importato dal Giappone
2.Compressori frigoriferi semichiusi "Copeland" della Germania
3.Porta e comunicazione RS485
4. Foro per il test della temperatura
5. Ripiani extra
Opzioni di sistema e prestazioni
- Umidità bassa e ultra-bassa Estende la gamma di controllo dell'umidità. (Intervallo di umidità normale illustrato nel diagramma)
- Sistema di raffreddamento ad acqua.
- Dry Air Purge mantiene l'umidità nella camera estremamente bassa spurgando a -40 °C. È necessaria l'alimentazione di aria compressa
- Ripiani aggiuntivi, carico 50 Kg
- Porte per cavi con connettore flessibile in silicone, diametri da 50, 100, 150 mm o specifici del cliente
(Intervallo di umidità normale illustrato nel diagramma)
4. visualizzazione:
(Il design avanzato della refrigerazione è particolarmente compatto per le camere della serie HD)
