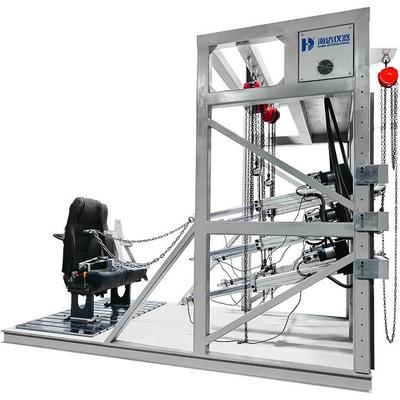

Tester di resistenza del punto di ancoraggio della cintura di sicurezza (tipo cilindro elettrico)

Questa apparecchiatura di prova è progettata in base ai requisiti di prova dell'utente e agli standard pertinenti. Viene utilizzata per testare la resistenza strutturale e l'affidabilità della sicurezza di vari telai dei sedili automobilistici, poggiatesta, cinture di sicurezza e sedili completi in condizioni sia statiche che dinamiche. È intesa a valutare il processo di produzione dei sedili e il prodotto finito assemblato esaminando la resistenza che ogni giunto saldato, tutti i collegamenti e i meccanismi di bloccaggio possono sopportare quando sottoposti a direzioni e forze specificate. Ciò consente di valutare la resistenza e la corrispondente deformazione del telaio del sedile e del sedile finito. L'apparecchiatura registra automaticamente vari valori come forza, resistenza, spostamento e deformazione tramite un computer e genera automaticamente curve di prova e rapporti di prova.

ECE R17; ECER80; ECE R14; FMVSS207; GB 150832006; GB 141672006; GB/T 13057:2003

Il banco di prova serve per montare e supportare il sistema di carico del cilindro elettrico. Il telaio del banco di prova ha tre travi orizzontali, ciascuna delle quali monta tre cilindri elettrici servo. L'altezza verticale di ogni trave è regolabile tramite un meccanismo di sollevamento manuale, che consente la regolazione della posizione verticale dei tre cilindri elettrici su ogni trave. (PS: La distanza dal punto più basso dell'attuatore sulla trave inferiore alla piattaforma di prova è di 200 mm.) I tre gruppi di cilindri elettrici su ogni trave sono montati su guide orizzontali e le loro posizioni orizzontali vengono regolate manualmente. Una volta che la posizione orizzontale è stata regolata correttamente, può essere bloccata utilizzando il dispositivo di bloccaggio posteriore. Un meccanismo di bilanciamento, montato sulle guide orizzontali, elimina l'influenza della gravità del cilindro e regola l'angolo di carico. Questo meccanismo di bilanciamento si muove automaticamente con il movimento orizzontale del cilindro elettrico. L'intervallo di regolazione della posizione e dell'angolo del cilindro elettrico non è specificato.

1. Questo sistema consente il controllo automatico del processo di test e il salvataggio automatico dei risultati dei test.
2. Il sistema adotta la piattaforma Windows, consentendo l'impostazione di vari parametri di test in base agli standard di test. Facilita inoltre il facile recupero di dati e curve memorizzati nel database e la valutazione e la modifica dei rapporti di test.
3. I rapporti di prova sono standardizzati e i dati di prova in uscita sono accurati e standardizzati.
4. I sottosistemi elettrici ed elettronici includono i seguenti elementi: ① Armadio di distribuzione; ② Console di controllo e acquisizione dati, inclusa l'interfaccia operativa, le impostazioni, la calibrazione, l'analisi, ecc.; ③ Maniglia di controllo remoto.
