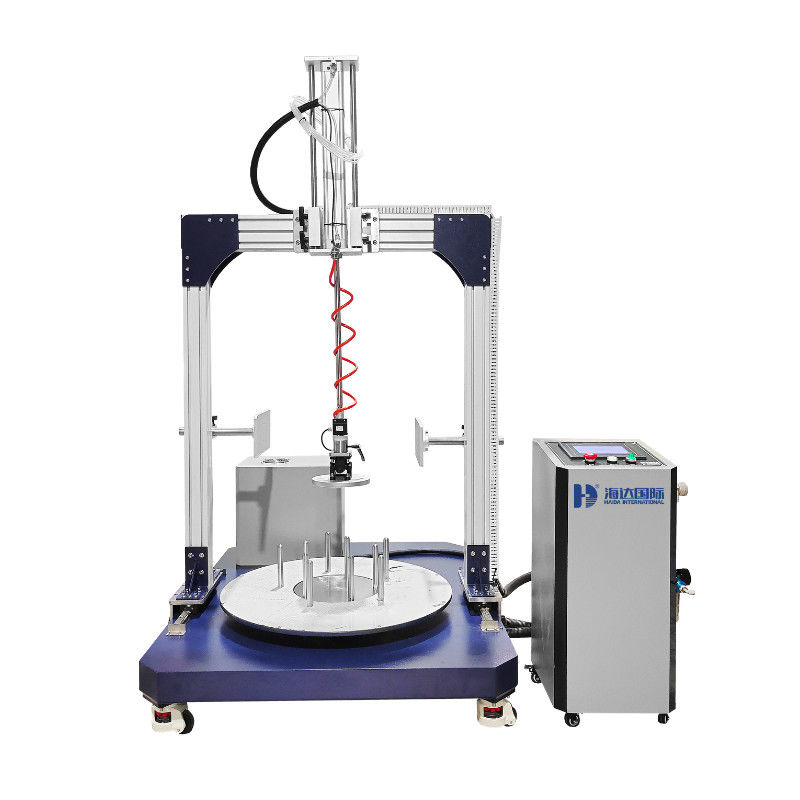

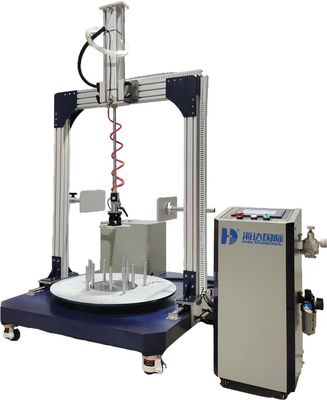

BIFMA X5.1 elettrico 270lb sedia elettrica per ufficio macchina di prova di durata girevole

Descrizione dell'apparecchiatura

Impianto di prova per la prova di rotazione su mobili da sedere secondo BIFMA X5.1L'asse di prova pneumatico è azionato da un PLC.

SOPRESSAZIONI GENERALI

Dimensioni della macchina: (W x D x H) 1680*890*1840mm

Fonte di alimentazione: monofase, AC220V±10%, 50/60Hz (può essere nominata)

Peso lordo: 400 kg

Caratteristiche standard

Norme di applicazione:

BIFMA X5.1-2017

Documento di riferimento: BIFMA X5.1-2017 Swing Test

Passo di prova della sedia

1. La sedia deve essere fissata su una piattaforma, che deve impedire la rotazione del sedile o della piattaforma.
2. Se il sedile è regolabile, impostarlo nella posizione massima del sedile.
3. Un carico di 122 kg (270 libbre) deve essere posto sul sedile in modo che il centro di gravità del carico sia situato da 51 a 64 mm (2 a 2,5 pollici) avanti della linea centrale dell'asse di rotazione, come indicato nella figura 1.
4. Il dispositivo di rotazione deve essere regolato in modo da ruotare il più piccolo dei seguenti valori: la gamma di rotazione disponibile o 360° ± 10°. Se la gamma di rotazione disponibile è inferiore a 360°,la rotazione della macchina di prova deve essere regolata in modo che il meccanismo girevole tocchi ma non sovrascriva i fermiLa rotazione può essere bidirezionale o unidirezionale.
5. Per le sedie che ruotano a 360 gradi, un ciclo è una rotazione completa. Per le sedie che ruotano meno di 360 gradi, un ciclo ruota da una fermata all'altra.
6. Il sedile o la piattaforma devono ruotare per 60.000 cicli a una velocità compresa tra 5 e 15 rotazioni al minuto.
7. Se l'altezza del sedile è regolabile, impostare l'altezza nella posizione più bassa.

Per tutte le sedie, continuare la prova per altri 60.000 cicli per un totale di 120.000 cicli.
