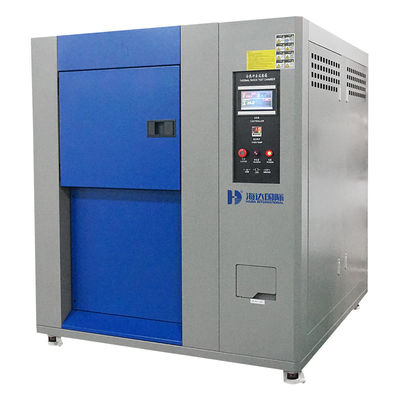

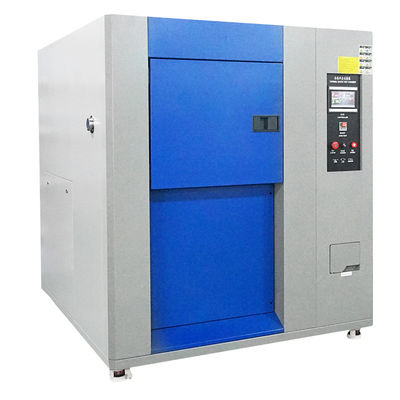

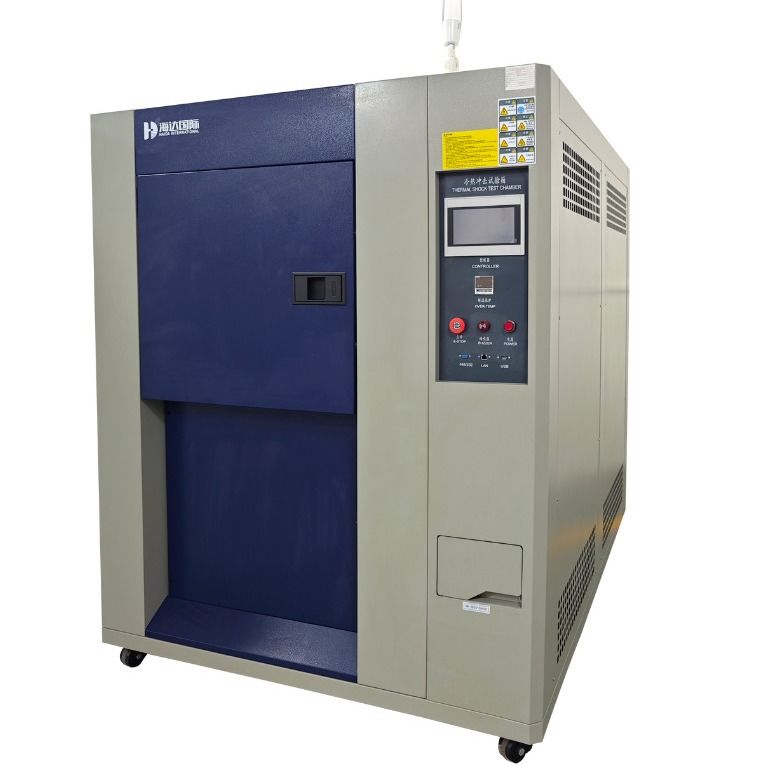

Apparecchiatura di collaudo ambientale della macchina della prova dello shock termico

Attrezzatura per test ambientali della macchina per test di shock termico

Camera per shock termico.pdf

Descrizione:

Macchina per test di shock termicoè diviso in un'area ad alta temperatura, un'area a bassa temperatura e un'area di prova in tre parti, ciascuna area è una struttura isolante unica, quindi vengono eseguiti test di impatto caldo e freddo. E dal grado di temperature elevate e temperature molto basse in un ambiente continuo che possono tollerare al momento, cioè nel più breve tempo possibile, testare il loro danno chimico o fisico dovuto all'espansione e alla contrazione termica causate. Gli oggetti adatti includono metallo, plastica, gomma, componenti elettronici e altri materiali che possono essere utilizzati come base per il miglioramento dei propri prodotti o come riferimento

Funzioni

Test di impatto ad alta temperatura o test di impatto a bassa temperatura, il tempo massimo è fino a 9999 minuti, il tempo di ciclo massimo è fino a 9999 volte. La macchina può eseguire il ciclo automatico o manuale dell'impatto o impostare selettivamente due o tre aree per l'impatto di caldo e freddo. Ha utilizzato un sistema di raffreddamento binario che è molto efficace per il raffreddamento, il sistema di raffreddamento è diviso in raffreddato ad aria e raffreddato ad acqua. Può anche essere collegato a un computer, ma lo strumento di registrazione è solo acquistabile facoltativamente. Interfaccia operativa touch-control LCD a colori con cinese e inglese, facile da usare.

Camere di shock termico in funzione: pretrattamento, test iniziale, test, recupero e infine rilevato.

Caratteristiche
•Conforme MIL-STD 202F, Metodo 107G, Condizioni A, B, C e F
MIL-STD 883, Metodo 1010.7, Condizioni A, B, C e F
•Protezione allo stato solido da sovra/sottotemperatura
•Elementi riscaldanti elettrici a filo di nicromo all'aperto supportati da
isolanti ceramici
•Due batterie di raffreddamento LN2 alettate e aperte
•Ruota soffiante di tipo centrifugo con motore montato esternamente
•Sistema di trasporto del carrello ad azionamento pneumatico con un massimo di
sei cestelli per prodotti in rete di acciaio inossidabile
•Drenaggio della camera di prova con connessione FPT tipo 1/4".
•Interruttori delle porte per ciascuna camera


Sistema di climatizzazione
·  il controllo aereo:circolazione a ventilazione forzata, metodo del termostato di bilanciamento (BTC). Questo metodo non si riferisce solo al caso del sistema di raffreddamento per il funzionamento continuo, il sistema di controllo in base al setpoint della temperatura del riscaldatore per controllare l'uscita dei risultati calcolando automaticamente l'uscita PID e, infine, raggiungere un equilibrio dinamico.
· la circolazione dell'aria significa:costruito tra il condotto del ventilatore di circolazione dell'aria e l'asse lungo in acciaio inossidabile, l'uso di frigoriferi e sistemi di regolazione ad alta efficienza energetica, mediante un ventilatore di scambio termico efficace ed efficiente, per raggiungere lo scopo del cambiamento di temperatura. Tramite il bullone di regolazione dell'uscita dell'aria regolabile, migliorando così significativamente l'uniformità della temperatura della camera;
· il metodo di raffreddamento ad aria:scambiatore di calore aria a membrana multistadio.
· il riscaldamento dell'aria:Riscaldatore elettrico al nichel-cromo di qualità Watkins.

Specifiche:

Note

·Se è richiesto il limite inferiore dell'intervallo di esposizione ad alta temperatura + 60°C o il limite inferiore dell'intervallo di esposizione a bassa temperatura -60°C, selezionare l'opzione "esposizione a temperatura ambiente"

·Se la fluttuazione della temperatura deve essere inferiore a ±1,8°C, selezionare il "Pacchetto fluttuazione bassa temperatura"

·I tempi di riscaldamento/abbassamento della temperatura sono applicabili solo durante il funzionamento della camera indipendente

·Se è necessaria la porta scorrevole ad azionamento automatico, selezionare il "Pacchetto porta automatica"

·Condensatore raffreddato ad aria/Condensatore raffreddato ad acqua entrambi disponibili

·Applicare solo su condensatori raffreddati ad acqua

Dispositivi di sicurezza:

1)Interruttore protezione surriscaldamento camera calda

2)Interruttore di protezione dal surriscaldamento della camera fredda

3)Allarme sovraccarico circolatore aria

4)Protezione alta/bassa pressione del frigorifero

5) Termostato compressore

6)Pressostato aria

7)Fusibile

8)Relè di sospensione ad acqua (solo specifica raffreddata ad acqua)

9)Interruttore termico compressore

10)Interruttore termico del riscaldatore

11)Protezione dal surriscaldamento/raffreddamento eccessivo dell'area di prova

12)Valvola di spurgo aria

Manutenzione quotidiana
·il caldo e il freddo mi scioccano, un lungo spegnimento non viene utilizzato regolarmente ogni metà dell'alimentazione, il tempo di alimentazione non è inferiore a un'ora e i relativi pezzi di ricambio e apparecchiature di prova funzionano correttamente.


·le scatole per shock caldo e freddo devono essere pulite regolarmente evaporatore: i livelli di pulizia poiché il test sono diversi, nell'effetto della circolazione forzata dell'aria, si raccolgono molte particelle di polvere e altri piccoli oggetti sull'evaporatore devono essere puliti regolarmente.


·ventola di circolazione della camera a bassa temperatura, ventola del condensatore e correzione del bilanciamento della pulizia: la pulizia e l'evaporatore sono simili a causa del diverso ambiente di lavoro della camera, della ventola di circolazione, che raccoglierà molta polvere e altre piccole particelle sull'oggetto ventola del condensatore in caso di pulizia regolare.


·dispositivo shock box caldo e freddo Per spostarsi preferibilmente presso la guida del tecnico della strumentazione Paddy ASHDOWN Lai, al fine di evitare danni all'apparecchiatura, come lo spostamento autonomo del cliente, è necessario rivolgersi a un elettricista professionista prima di accendere l'alimentazione per confermare il corretto funzionamento del circuito, oppure bruceranno i componenti relativi all'apparecchiatura.

Funzionamento e impostazioni semplificate dall'utilizzo di un display LCD touch-screen (istruzioni visualizzate sullo schermo). Conferma immediata dei modelli di test, delle temperature dell'area test, dei cicli di temperatura e delle visualizzazioni del grafico di tendenza.
