Dettagli:
|
Nome: | Apparecchiatura di collaudo di resistenza alla trazione | Capacità: | 5~200kg |
---|---|---|---|
Accuratezza del carico: | 0,5% F.S | Sistema di controllo: | G, CHILOGRAMMO, N, LIBBRA |
Visualizzatore: | LCD con la stampante incorporata /PC con il sistema delle finestre 7 | Forza la lettura: | 1/250,000 |
Motore: | kgf, Ibf, N, KN, T ecc | Spazio verticale della prova: | dispositivo d'inclusione di 900mm |
Velocità di prova: | 0.1-500mm/min (regolabile) | Potenza: | 1ø, AC220V, 50HZ |
Evidenziare: | attrezzatura di prova universale,tester di resistenza alla trazione |

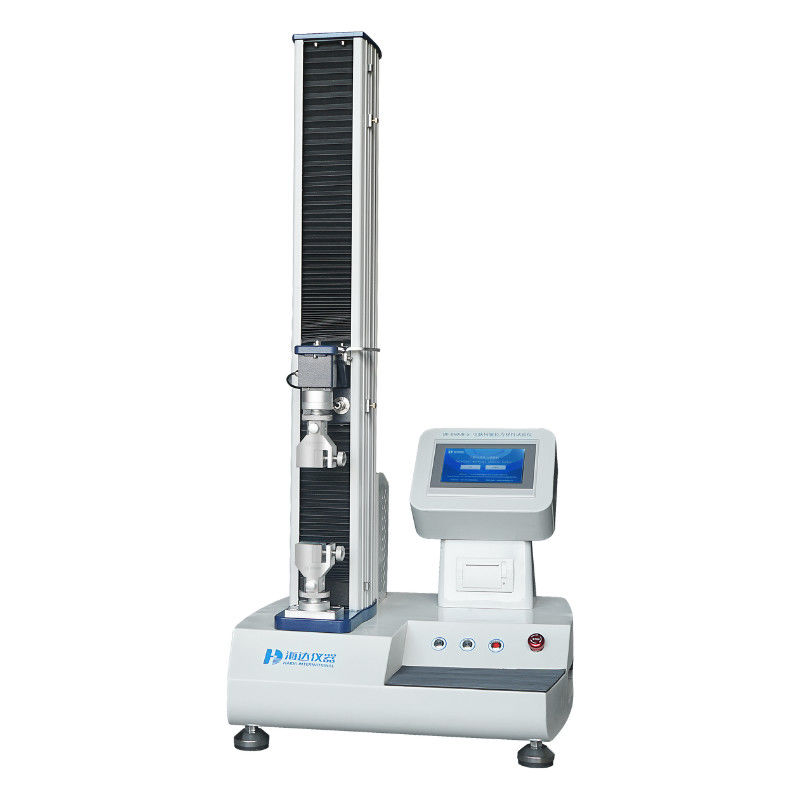

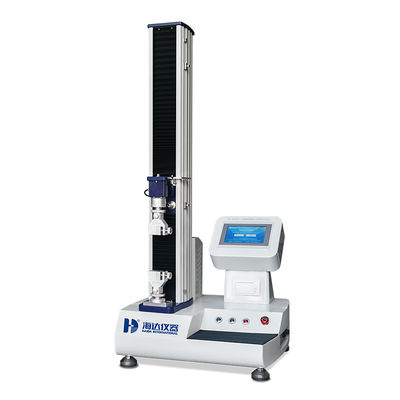

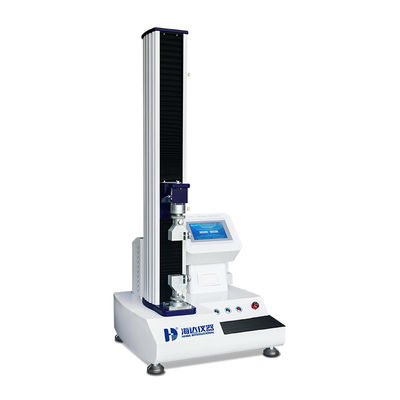

TM2101 MaterialeUniversaleAttrezzatura per la prova della resistenza alla trazione
HD-B604B-S Universal Test Machine.pdf
ProdottoDscrittura
La macchina di prova della trazione è un tipo di tester di trazione elettrico che utilizza il motore per guidare la vite a sfera per spostare il dispositivo.utilizzare una velocità determinata per tirare il campione verso l'alto dal dispositivo superiore. La cella di carico sopra il dispositivo superiore rileverà la resistenza alla trazione, e convertirà la resistenza in segnale di tensione e uscita sullo schermo di visualizzazione. E il valore di resistenza verrà visualizzato automaticamente.
La macchina di prova della trazione viene utilizzata per testare le proprietà meccaniche di vari materiali come carico statico, trazione, compressione, piegatura, taglio, strappo,sbucciatura e altre proprietà meccaniche delle attrezzature meccaniche. È adatto per piastre di plastica, tubi e altri materiali.fibra di vetro e altri materiali sono sviluppati per materiali
Applicazioni
Campione sottoposto a prova: pellicole di plastica, materiali stratificati, nastri adesivi, bendaggio adesivo (intonaco), carta di rilascio, pellicole di plastica, cuoio, gomma e plastica, carta, fibra, ecc.
Prova diversa con impugnature diverse: resistenza alla trazione, peeling, strappo, tenuta termica, adesivo, piegatura e forza di apertura.
Deformazione a carico definito: deformazione del campione sotto carico definito
Carico sotto deformazione definita: carico di prova sotto deformazione definita del campione sottoposto a prova
Il software può rilasciare un rapporto word/excel con risultati per forza massima, allungamento, resistenza alla trazione, resistenza alla buccia, resistenza alla rottura, resistenza alla compressione, ecc.
Caratteristiche standard
Articolo | Descrizione |
Capacità del quadro | 200 kg |
Marca della cella di carico | Cellula di carico di marca tedesca per alta precisione |
200 kg (5,10,50, 100 kg sono facoltativi) | |
Precisione del carico | 00,5% F.S. |
Sistema di controllo | LCD con stampante integrata / PC con sistema Windows 7 |
Motore | Servomotore Panasonic con sistema di azionamento a velocità variabile a corrente alternata, canna a vite meccanica ad alta precisione |
Indicazione della forza | kgf, Ibf, N, KN, T ecc. |
Spazio di prova verticale | 900 mm, compreso l'apparecchio |
Velocità di prova | 0.1~500 mm/min (regolabile) |
Software | TM 2101 |
Visualizzazione delle curve | Cargo-allungamento, Tempo-allungamento, Tempo-allungamento, Stress-strain |
Visualizzazione dei dati | Forza massima, velocità, informazioni sul campione, resistenza ((Kpa, Mpa, N/mm, N/mm)2) ecc... |
Caratteristiche di sicurezza | E-Stop |
Protezione da sovraccarico | |
Interruttori di limite superiore e inferiore | |
Sensore di carico con ritiro automatico |
Caratteristiche del prodotto
1Sistema motore: servomotore Panasonic + servo driver + vite a sfera ad alta precisione (Taiwan)
2Sistema di controllo: a) controllo informatico con software TM2101 b) ritorno automatico all'origine dopo la prova c) memorizzazione automatica o manuale dei dati
3Trasmissione dati: RS232
4Risoluzione dello spostamento: 0,001 mm
5L'ottimizzazione automatica della scala grafica può rendere il grafico visualizzato con la migliore misurazione e può implementare la commutazione dinamica grafica nel test e ha forza-allungamento, forza-tempo, allungamento -tempo,tensione - sforzo.
6. Può salvare i risultati automaticamente dopo la fine del test, ed è archivio manuale. Può visualizzare la forza massima, resistenza al rendimento, resistenza alla compressione, resistenza alla trazione, allungamento,Intervallo massimo di buccia, minimo e medio, ecc.
7L'utente può impostare i parametri del materiale del prodotto come lunghezza, larghezza, spessore, raggio, area e così via.
8. Molte lingue con commutazione casuale: cinese semplificato, cinese tradizionale e inglese.
Software e curve
Il software TM2101 è progettato appositamente per la macchina di prova elettronica universale controllata da computer, utilizzata per la prova di tensione, compressione, piegatura, taglio, strappo e buccia.Con computer personale e piastra di interfaccia, potrebbe raccogliere, salvare, elaborare e stampare il risultato del test. Inoltre può calcolare più parametri, vale a dire forza massima, resistenza al rendimento, forza media di buccia massima deformazione,punto di resa e modulo elasticoQuesto sistema è caratterizzato da un processo a curva, supporto multi-sensore, interfaccia immagine, elaborazione flessibile dei dati e una potente funzione di sistema.
SOFTWARE TM 2101
Pagina delle impostazioni utente
Visualizzazione delle curve
Immagine del risultato della prova
Pagina della curva di prova
A proposito di HAIDA
Perche' ha scelto noi?
1Progettazione e produzione: consulenza per ogni ordine
Raccomandare la macchina più conveniente
Ricerca e sviluppo di un modello adatto a un progetto speciale.
2Spedizione e consegna: servizio unico
Produzione - Consegna a domicilio - Installazione e formazione - Supporto tecnico
3.Garanzia
Garanzia di 1 anno con supporto tecnologico a vita
4Servizio post vendita
Reagire entro 2 ore
Ispezione video e servizio in loco combinati
