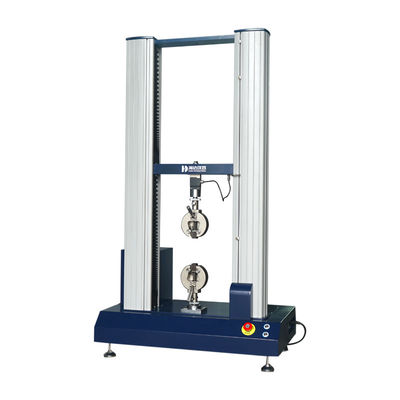

Sistema di controllo universale del software della macchina di prova di resistenza alla trazione TM2101
HD-B604 B-S Universal Test Machine .pdf
Introduzione:
La macchina di prova di trazione è utilizzata per verificare le proprietà meccaniche di vari materiali quali il carico statico, di tensione, la compressione, il piegamento, la tosatura, lo strappo, la pelatura ed altre proprietà meccaniche di attrezzatura meccanica. È adatto a piatti di plastica, a tubi e ad altri materiali. I vari test di performance fisici e meccanici dei profili, film plastici e gomma, cavi e funi, l'acciaio, vetroresina ed altri materiali sono sviluppati per i materiali
APPLICAZIONI
1. Campione provato: materiali, legno, cuoio, gomma & plastica, materiale del metallo, ecc. laminati.
2. Prova differente con differenti prese: di tensione, buccia, strappo, saldatura a caldo, adesivo, curvatura e forza aperta.
3. Deformazione nell'ambito del carico definito: Deformazione della prova nell'ambito del carico definito del campione provato
4. Carico nell'ambito di deformazione definita: Carico della prova nell'ambito di deformazione definita del campione provato
5. Il software può pubblicare la parola/eccelle il rapporto con i risultati per forza massima, l'allungamento, la resistenza alla trazione, la forza di buccia, la resistenza allo strappo, la resistenza a compressione, ecc.
CARATTERISTICHE STANDARD
| Oggetto |
Descrizione |
| Capacità della pagina |
2000kg |
| Marca delle cellule di carico |
Cellula di carico di marca della Germania per alta precisione,
2000kg (500,1000kg sono facoltativi)
|
| Accuratezza del carico |
0,5% F.S |
| Sistema di controllo |
PC con il sistema delle finestre 7 |
| Motore |
Sistema del variatore di velocità del servomotore w/AC di Panasonic, barretta meccanica di alta precisione della vite della palla |
| Lettura della forza |
kgf, Ibf, N, KN, T ecc |
| Spazio verticale della prova |
1200mm compreso il dispositivo |
| Spazio orizzontale della prova |
≤400mm |
| Velocità della prova |
0.1~500mm/min (regolabile) |
| Software |
Il TM 2101 |
| Esposizione delle curve |
Allungamento del carico, tempo allungamento, Del tempo allungamento, sforzo-tensione |
| Pannello dati |
Forza, velocità, informazioni del campione, forza massime (Kpa, Mpa, N/mm, N/mm2) ecc… |
| Caratteristiche di sicurezza |
E-fermata
Protezione di sovraccarico
Commutatori limite inferiore e della tomaia
Sensore di carico con la ritirata automatica
|
SOFTWARE – TM 2101
Pagina dell'impostazione utente
Immagine dell'esposizione delle curve
Immagine di risultato dei test
Pagina della curva della prova
