Vibrazioni/Scuotitore Elettromagnetico per Test di Vibrazione
Introduzione:
Il test di vibrazione casuale dello scuotitore (GB/t2423.56-2006) è eccitato da un segnale di ingresso casuale che include tutte le componenti di frequenza all'interno dell'intervallo di frequenza specificato (banda larga) in ogni momento. Il suo valore istantaneo obbedisce alla distribuzione normale (gaussiana). La distribuzione nell'intervallo di frequenza è rappresentata dalla curva della densità spettrale di accelerazione (ASD).
La vibrazione casuale è il tipo di eccitazione più comune che si verifica nel mondo reale. Il suo futuro valore istantaneo non può essere previsto dal suo stato passato, ma può essere previsto solo in base alla probabilità. In effetti, queste caratteristiche sono applicabili alla maggior parte dei calcoli relativi alle vibrazioni casuali, come l'affaticamento e lo stress alternato.
A differenza del test sinusoidale, la vibrazione casuale del banco di prova è sempre eccitata e risonante durante la durata, sebbene non possa raggiungere il valore massimo. La maggior parte dei segnali casuali in laboratorio ha un valore RMS di 3 volte, il che significa che il valore istantaneo dell'eccitazione all'interno dell'intervallo di frequenza del test può essere esteso da zero a 3 volte il valore RMS totale (R.M.S.). La differenza maggiore da tenere in considerazione per l'eccitazione casuale è che ci saranno un gran numero di alternanze di stress, sia positive che negative, tra i punti di attraversamento. Questa proprietà influenzerà il danno da affaticamento e quindi la durata prevista del guasto.
Indipendentemente dalla vibrazione sinusoidale o dalla vibrazione casuale, solo con una migliore comprensione della produzione del prodotto, del trasporto, dell'ambiente di utilizzo e delle proprietà e caratteristiche dell'apparecchiatura di prova, possiamo scegliere in modo più appropriato la nostra modalità di vibrazione, in modo da selezionare prodotti di alta qualità e migliorare le prestazioni dei prodotti difettosi.
Sistema di Test di Vibrazione ElettrodinamicaScheda Dati Prestazioni:
| Scuotitore (Modello# EDM-2000) |
| Forza sinusoidale (picco) |
30kN |
| Forza d'urto (picco) |
60 kN |
| Intervallo di frequenza |
5～2.600 Hz |
| Spostamento (continuo) |
100 mm |
| Velocità massima |
1,8 m/s |
| Accelerazione massima |
75 G |
| Diametro dell'armatura |
445 mm |
| 1st frequenza di risonanza di ordine |
2.400 Hz |
| Momento eccentrico ammissibile |
＞500 Nxm |
| Peso dell'armatura |
40 kg |
| Dimensione vite HE/ST |
M10 (metrico) |
| Frequenza di isolamento vibrazioni assiali |
＜3 Hz |
| Carico utile massimo |
500 kg |
| Perdita di flusso magnetico |
≤1 mT |
| Dimensioni (L×P×A, non imballato) |
1.330x860x1.250 mm |
| Peso (non imballato) |
2.500 kg |
| Installazione |
Tappetino in gomma (bulloni di ancoraggio richiesti) |
| Amplificatore di potenza (Modello# VSA-H323A) |
| Uscita amplificatore |
30 kVA |
| SNR |
＞65 dB |
| Tensione di uscita nominale |
120 Vrms |
| Efficienza dell'amplificatore |
＞ 90% |
| Dimensioni (L×P×A, non imballato) |
800x900x2.100 mm |
| Peso (non imballato) |
500 kg |
| Ventilatore (Modello# PBL-W30) |
| Volume d'aria |
0,46 m3/s |
| Potenza |
7,5 kW |
| Diametro del condotto dell'aria |
200 mm |
| Pressione dell'aria |
8,8 kPa |
| Installazione |
In grado di collegarsi al soffitto (fino a due curve a 90 gradi), corsa massima di 20’ |
| Tavolo scorrevole orizzontale (Modello# 30ST-600M) |
| Dimensioni |
600x600 mm |
| Spessore |
45 mm |
| Limite di frequenza |
2.000 Hz |
| Massa effettiva |
54 kg |
|
Nota:
1. Cuscinetto a film d'olio ad alta pressione per una migliore uniformità.
|
| Controller di vibrazione e accelerometro |
| Controller di vibrazione VT-9008-4 |
Controller di vibrazione a 4 canali con seno e autocalibrazione. |
| Accelerometro EA-YD-181 |
100mV/g, Gamma: 50g, Freq. di lavoro: 1-10kHz, Peso: 11grammi, con cavo a basso rumore da 10 piedi |
| Altre funzioni/accessori supportati |
| Camere ambientali |
Supportato |
| Dispositivi mobili |
Personalizzabile |
| Pannelli isolanti |
Personalizzabile |
| Supporto |
Personalizzabile |
| Ambiente di lavoro del sistema |
| Intervallo di temperatura |
0-40℃ |
| Intervallo di umidità |
0～90% , senza condensa |
| Requisiti di alimentazione |
380V/3ph/50Hz, 40kVA |
| Pressione dell'aria compressa |
0,6 Mpa |
Come usarlo:
1, il manuale di controllo per completare la procedura
2, come errore di funzionamento in modo da non poter funzionare, è possibile utilizzare il metodo di ripristino dei passaggi dell'input, quindi impostare un singolo gruppo o altri passaggi di esecuzione.
3, prima dell'uso per premere l'interruttore di avvio esterno, appare COO cioè lascia andare, apre la chiave.
4, Taiwan Body:
1 La manica del piede del corpo del tavolo per quanto possibile fissa
2 alimentazione on/lavoro nella linea di uscita non può essere scollegata
3 Posizionare il livello per quanto possibile
4 componenti possono essere cambiati, la linea non deve essere cambiata o dalla connessione.
5 Il corpo di Taiwan non deve essere tutto o parte della riorganizzazione, solo in base alle specifiche per un singolo componente e con la password di conferma originale.
5, l'ampiezza all'interno del codice
1. Non regolare troppo grande prima o dopo l'avvio
2) ampiezza bassa di modulazione ad alta ampiezza
3 Manopola di ampiezza del pannello di controllo posizionata nella posizione centrale elementi di prova: posizionata per concentrarsi sul punto principale, ridurre il lato sinistro piatto destro.
4 scatola di controllo: non può essere posizionata sulla parte superiore o sotterranea
6, Codice interno: ripristinare in caso di esecuzione o funzionamento errato
7, Scatola di controllo:
1) La linea di collegamento del corpo deve essere bloccata saldamente dopo l'appeso
2 l'interruttore di direzione della vibrazione e la linea di collegamento dell'uscita sono corrispondenza, non possono collegare l'errore
8, test: il test non speciale deve utilizzare il test a onda intera
9, il corpo di Taiwan: non può produrre il suono della collisione, l'asse centrale superiore e inferiore il tocco reciproco causerà la rottura del pezzo di acciaio a molla per essere immediatamente spento, la modulazione dell'ampiezza è regolata piccola quindi si accende.
10, altro sconosciuto:
Non cambiare arbitrariamente componenti e linee interne
11, il motivo è cattivo:
1 L'uso di modelli di computer non può essere utilizzato per il controllo del tavolo vibrante
2 non può ricaricare il driver
2, per il test Ista-ia, l'operatore per proteggere il campione, per impedire che i pezzi di prova scivolino fuori dal tavolo

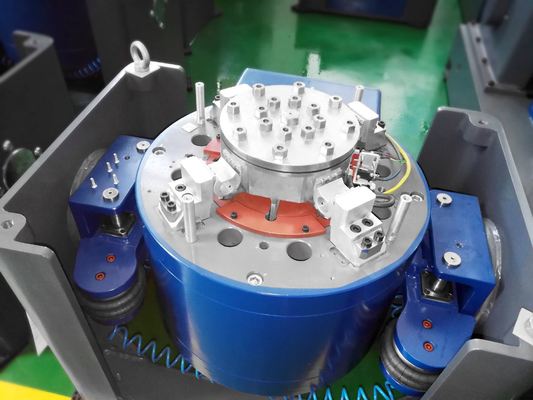

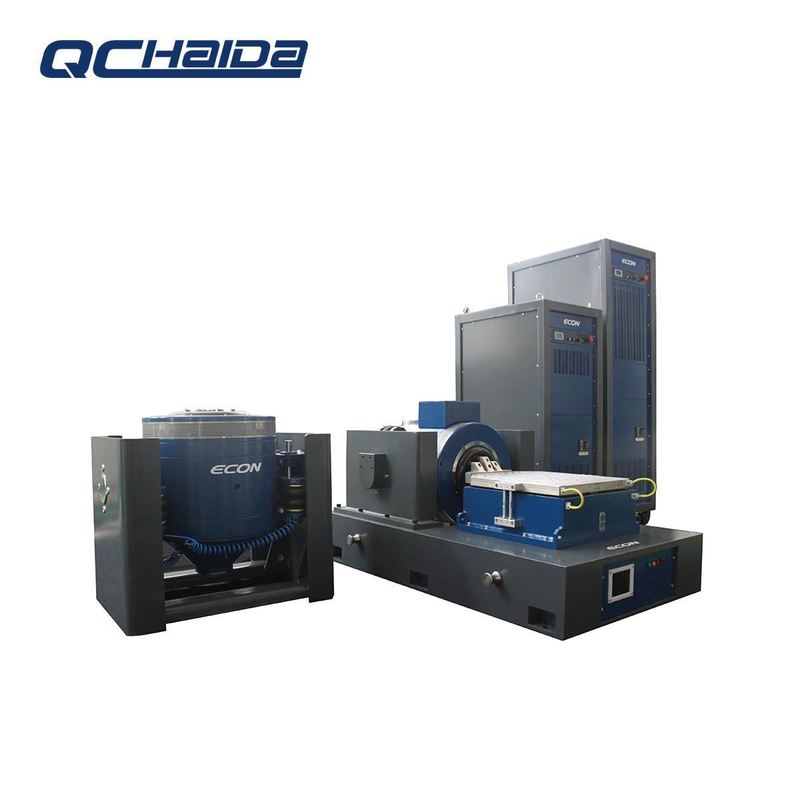

Immagini del sistema di test di vibrazione elettrodinamica
