Vibrazione/Vibratore elettromagnetico/Vibratore di prova
Introduzione:
La prova di vibrazione casuale del shaker (GB/ t2423.56-2006) è eccitata da un segnale di ingresso casuale che include in ogni momento tutti i componenti di frequenza nell' intervallo di frequenza specificato (banda larga).Il suo valore istantaneo obbedisce alla distribuzione normale (gaussiana)La distribuzione nell'intervallo di frequenza è rappresentata dalla curva di densità spettrale di accelerazione (ASD).
La vibrazione casuale è il tipo più comune di eccitazione che si verifica nel mondo reale. Il suo valore istantaneo futuro non può essere previsto dal suo stato passato, ma può essere previsto solo sulla base della probabilità.Infatti, queste caratteristiche sono applicabili alla maggior parte dei calcoli relativi alle vibrazioni casuali, come l'affaticamento e lo stress alternativo.
A differenza della prova sinusoidale, la vibrazione casuale del letto di prova è sempre eccitata e risonante nella durata, sebbene non possa raggiungere il valore massimo.La maggior parte dei segnali casuali in laboratorio hanno un RMS di 3 volte, il che significa che il valore istantaneo di eccitazione nell'intervallo di frequenza di prova può essere esteso da zero a 3 volte il RMS totale (R.M.S.).La differenza più grande da prendere in considerazione per l'eccitazione casuale è che ci sarà un gran numero di alternanze di tensioneQuesta proprietà influenzerà i danni dovuti all'affaticamento e quindi la durata prevista del guasto.
Non importa vibrazione sinusoidale o vibrazione casuale, solo con una migliore comprensione della produzione del prodotto, il trasporto,ambiente d'uso e proprietà e caratteristiche dell'attrezzatura di prova, possiamo scegliere più correttamente la nostra modalità di vibrazione appropriata, in modo da selezionare prodotti di alta qualità e migliorare le prestazioni dei prodotti difettosi.
Sistema di prova delle vibrazioni elettrodinamicheScheda di dati sulle prestazioni:
| Scalatore (Modello #EDM-2000) |
| Forza senoidale (picco) |
30 kN |
| Forza d'urto (picco) |
60 kN |
| Intervallo di frequenza |
5 ‰ 2.600 Hz |
| Dislocazione (continua) |
100 mm |
| Velocità massima |
10,8 m/s |
| Max. Accelerazione |
75 g |
| Diametro dell'armatura |
445 mm |
| 1stordine di frequenza di risonanza |
2,400 Hz |
| Momento eccentrico ammissibile |
> 500 Nxm |
| Peso dell'armatura |
40 kg |
| Dimensione della vite HE/ST |
M10 (metrica) |
| Frequenza di isolamento dalle vibrazioni assiali |
3 Hz |
| Cargo utile massimo. |
500 kg |
| Flusso magnetico di perdita |
≤ 1 mT |
| Dimensioni (L×W×H, non confezionate) |
1,330x860x1,250 mm |
| Peso (non imballato) |
2500 kg |
| Installazione |
Matera di gomma (requisito di bulloni di ancoraggio) |
| Amplificatore di energia(Modello #VSA-H323A) |
| Uscita di amplificatore |
30 kVA |
| SNR |
> 65 dB |
| Voltaggio di uscita nominale |
120 Vrms |
| Efficienza degli amplificatori |
> 90% |
| Dimensioni (L×W×H, non confezionate) |
800x900x2,100 mm |
| Peso (non imballato) |
500 kg |
| Blower (modello# PBL-W30) |
| Volume dell'aria |
0.46 m3/s |
| Potenza |
7.5 kW |
| Diametro del condotto d'aria |
200 mm |
| Pressione dell'aria |
80,8 kPa |
| Installazione |
In grado di essere collegato al soffitto (fino a due curve di 90 gradi), massimo 20 ̊ di funzionamento |
| Tavolo a scivolo orizzontale (modello # 30ST-600M) |
| Dimensioni |
600x600 mm |
| Spessore |
45 mm |
| Limite di frequenza |
2,000 Hz |
| Massa effettiva |
54 kg |
|
Nota:
1Per una migliore uniformità viene utilizzato un cuscinetto ad olio ad alta pressione.
|
| Controllatore di vibrazione e accelerometro |
| Controller di vibrazione VT-9008-4 |
Controller di vibrazione a 4 canali con sinusoide e autocalibrazione. |
| Accelerometro EA-YD-181 |
100mV/g, gamma: 50g, frequenza di lavoro: 1-10kHz, peso: 11 grammi, con cavo a basso rumore di 10 piedi |
| Altre funzioni/accessori supportati |
| Camere ambientali |
Sostenuto |
| Dispositivi mobili |
Personalizzabile |
| Dischi isolanti |
Personalizzabile |
| Fabbricazione |
Personalizzabile |
| Ambiente di lavoro del sistema |
| Intervallo di temperatura |
0-40°C |
| Intervallo di umidità |
0 ∼ 90%, senza condensazione |
| Requisiti di potenza |
380V/3ph/50Hz, 40kVA |
| Pressione dell'aria compressa |
0.6 Mpa |
Come utilizzare l'informatica:
1, il manuale di controllo per completare la procedura
2, come errore di operazione in modo che non può funzionare, è possibile utilizzare il metodo di recupero dei passaggi dell'input, e quindi impostare un singolo gruppo o altri passaggi in esecuzione.
3, prima di utilizzare per premere l'interruttore di avvio esterno, appare COO vale a dire lascia andare, apre il tasto.
4, Taiwan Organismo:
1 Il manico del piede del corpo del tavolo fissato il più possibile
2 l'alimentazione elettrica non può essere scollegata dalla linea di uscita
3 Posizionare il livello il più lontano possibile
4 componenti possono essere cambiati, la linea non deve essere cambiata o dalla connessione.
5 L'organismo di Taiwan non deve partecipare interamente o in parte alla riorganizzazione, ma soltanto secondo le specifiche di un singolo componente e con la password di conferma originale.
5, l'ampiezza all'interno del codice
1. Non regolare troppo grande prima o dopo il boot
2) amplitudine bassa di modulazione di ampiezza elevata
3 Punte di amplitudine del pannello di controllo posizionate in posizione centrale degli elementi di prova: posizionate per focalizzarsi sul punto principale, riducendo il lato sinistro a destra.
Casella di controllo 4: non può essere posizionata in superficie o sotto terra
6, Inside Code:reset in esecuzione o in funzionamento errato
7, Casella di controllo:
1) La linea di collegamento del corpo deve essere chiusa con forza dopo la sospensione
2 l'interruttore di direzione di vibrazione e la linea di connessione di uscita sono corrispondenza, non può collegare il sbagliato
8, prova: prova non speciale deve utilizzare prova a onde piene
9, il corpo di Taiwan: non può produrre il suono di collisione, il contatto reciproco dell'asse centrale superiore e inferiore farà sì che la rottura del pezzo di molla di acciaio venga immediatamente chiusa,La modulazione dell'ampiezza è regolato piccolo poi si accende.
10, altri sconosciuti:
Non modificare arbitrariamente componenti e linee interne
11, la ragione è cattiva:
1 L'uso di modelli informatici non può essere utilizzato per il controllo della tavola agitata
2 non può ricaricare il driver
2, per la prova Ista-ia, l'operatore per proteggere il campione, per evitare che i pezzi di prova scivolino fuori dal tavolo

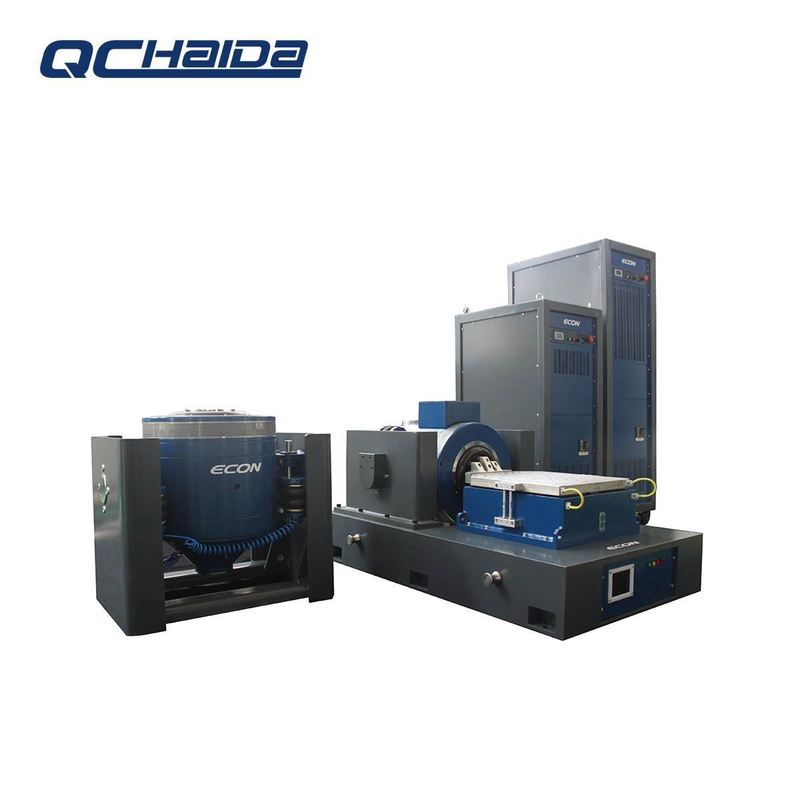

Immagini del sistema di prova delle vibrazioni elettrodinamiche
Servizio post-servizio:
Qualora dovessero sorgere problemi durante il processo di test, garantiamo:
Risposta tempestiva: una risposta formale entro 48 ore.
Risoluzione rapida: una soluzione proposta entro 3 giorni lavorativi.
Supporto completo: accesso a manuali di funzionamento in inglese, video didattici e assistenza per videoconferenze.
- Sì.Perché scegliere noi?
Progettazione globale
Commutazione automatica della tensione integrata (110V/220V), compatibilità internazionale della spina e protezione dell'indicatore certificata di sicurezza.
Supporto post-vendita eccezionale
18 mesi di garanzia completa. vantaggio unico nel settore: servizio di riparazione gratuito per i controller anche per le unità della concorrenza.
Impegno vincolante in materia di qualità
Una lettera formale di garanzia della qualità accompagna ogni firma di contratto, garantendo le prestazioni e rafforzando la fiducia.
Imballaggi protettivi industriali
(ad esempio, Triceratops) è avvolto individualmente in pellicola anti-statica a bolle e fissato in scatole di legno rinforzate.
• Assorbimento degli urti e resistenza agli urti
• Protezione dall'umidità e dalla corrosione
• Materiali non tossici e inodori
• Ottimale trasparenza per l'ispezione
FAQ:D: Lei è una società commerciale o un produttore?
A: Produttore integrato con 21+ anni di specializzazione in attrezzature di prova e 6 anni di esperienza di esportazione.
D: Qual è il vostro calendario di consegna dopo la conferma dell'ordine?
A: Ordini standard: 10-25 giorni lavorativi
Ordini di scorta: spedizione entro 3 giorni
Nota: i tempi di consegna variano a seconda delle specifiche del prodotto e del volume dell'ordine.
D: Quali sono i termini della garanzia e del servizio post-vendita?
A: 12 mesi di garanzia completa su tutte le macchine di prova
Benefici unici nel settore: riparazioni gratuite dei regolatori (comprese le unità non HAIDA)
Supporto post-garanzia: team tecnico dedicato per la risoluzione dei problemi, la guida operativa e la risoluzione dei reclami
D: Come garantite la qualità e il servizio dei prodotti?
A:100% di ispezione pre-spedizione con controllo delle prestazioni completo
Progettazione globale: commutazione automatica della tensione (110V/220V), prese internazionali, indicatori certificati di sicurezza
Sostegno alla formazione su più livelli:
✓ Video didattici
✓ Formazione di ingegneri in loco (su richiesta)
Affidabilità comprovata sul mercato:
Riconosciuto a livello mondiale dagli utenti industriali
D: Offrite la personalizzazione dei prodotti?
R: Sì, sviluppiamo soluzioni su misura in base ai vostri parametri tecnici e alle vostre esigenze applicative.
