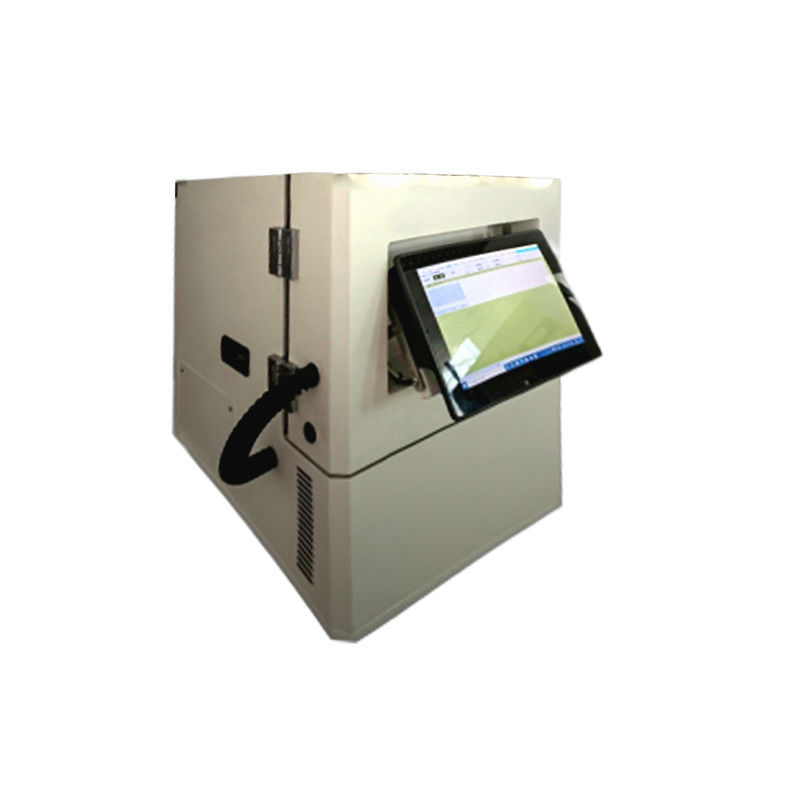

Attrezzatura di prova intelligente di Chip Recognition Test Machine SATA

Macchina di prova per il riconoscimento dei chip Apparecchiatura di prova intelligente SATA

Caratteristiche principali:

1. Supporto per il testing dei prodotti SATA;

2. Supporto per la personalizzazione del numero di pezzi di prova prodotti per SATA, ad esempio 96 pezzi, 124 pezzi, 196 pezzi, 256 pezzi, ecc.;

3. Supporto per lo sviluppo di micro e piccole personalizzazioni, es. 6, 12, 18, etc;

4. Supporta test (da -70 gradi a +180 gradi);

5. Supporto per test di interruzione dell'alimentazione anomala e test di invecchiamento;

6. Supporto per test di controllo automatico della temperatura;

7. Supporto per il controllo intelligente di tutti i test tramite software;

8. Supporto per la personalizzazione del software di test;

9. Supporto per l'equalizzazione della velocità dell'aria e della temperatura nella camera;

10. Supporto per un rapido aumento e controllo della caduta della temperatura;

11. Supporto per lo sviluppo personalizzato dell'invecchiamento SATA;

12. Supporto per il controllo in rete, che consente il controllo fuori sede del test e la visualizzazione dei risultati del test;

13. supporto per test di controllo remoto APP;

Componenti principali della macchina:

1. Il sistema di test completo è costituito da una camera ad alta e bassa temperatura, scheda madre del PC TEST, schede BASEBOARD e PM, dispositivi di test ESD, cavi CABLE per trasmissione dati, pannelli in fibra isolati ESD anteriore e posteriore, mainframe della piattaforma operativa touch screen, tappi di tenuta personalizzati, ESD supporto per scheda madre per PC anteriore, alimentatore di prova speciale, schede FPGA, ecc.

Principali componenti hardware:

1. TEST Scheda madre per PC;
2. battiscopa tavole;
3. Circuiti macchina completi e componenti di controllo della potenza;
4. dispositivi di prova ESD per prodotti antistatici;
5. lastre in fibra isolante antistatica ESD anteriore e posteriore;
6. Guarnizioni in silicone per resistenza alle alte e basse temperature;
7. ESD anteriore antistatico per scheda madre del computer;
8. trasmissione dati CAVO cavo;
9. Alimentatori di prova speciali;
10. Interruttore gigabit;
11. Ospite della console.

Componenti principali della sezione Software e hardware:

1. PC di prova: 1 set che include scheda madre, CPU, HDD, disco rigido e alimentatore.L'hardware del Test PC è principalmente configurato secondo i seguenti PCT, BIT, MDT e FDS;
2. Console: un set di host touch PC di alta qualità in grado di controllare l'intero funzionamento del PC di test, è l'interfaccia di controllo per il test, viene utilizzato per inviare comandi di test e script di configurazione ed è il centro di comando del test;

Descrizione del sistema di test integrato hardware e software intelligente SSD SATA:

1. Il sistema di test intelligente SSD PCIe si basa sulla piattaforma del sistema operativo Win10.Attraverso la modalità di scripting aperta, la temperatura della camera ad alta e bassa temperatura e gli elementi di prova del prodotto PCIE possono essere modificati a piacimento e i dati possono essere trasferiti attraverso il sistema LINUX e l'oliatore stradale per ottenere operazioni con un clic , controllo della rete, risparmio di manodopera, gestione intelligente dei dati e conservazione permanente dei risultati dei test.
2. È progettato per l'affidabilità e la stabilità a lungo termine di SSDPCIE, inclusi hardware, software e progettazione del meccanismo, l'obiettivo è rendere il test il più automatizzato possibile, gli elementi di configurazione del test più flessibili, i canali di test disponibili di più e risparmiare spazio.

Caratteristiche del sistema

1. Il PCBA e i dispositivi sono alloggiati in una camera personalizzata con diverse o dozzine di schede PC (a seconda delle dimensioni della camera, camere piccole per la verifica SSD e camere grandi per la produzione SSD).Ciò consente di risparmiare spazio e aumenta il numero di schede da testare (è possibile configurare facilmente più set).
2. Una scheda madre per PC può essere collegata e testata con 6 SSD SATA contemporaneamente, supportando SSD di tipo SATA2.0 e SATA3.0.
3. Software di test Linux e Windows personalizzabile, il contenuto del test può essere configurato da uno o più file di script.Supporta vari test di interruzione dell'alimentazione, Burn-In-Test, test di controllo del consumo energetico, ecc.
4. Un PC Windows può essere collegato a diversi PC del sistema di test tramite Ether-net e la modifica degli script sul lato Windows può essere utilizzata per controllare automaticamente la temperatura della camera ed eseguire più elementi di test.
5. Supporto per la misurazione e il controllo del consumo di energia SSD.
6. Supporta la funzione UART Log per raccogliere tutti i messaggi inviati da ciascun SSD sottoposto a test attraverso la sua porta UART (i progetti SSD devono supportare la connessione dei segnali UART a pin gold finger specifici).
7. Il software di test Linux personalizzato si collega alla scheda tramite l'interfaccia USB.

Test del ciclo di potenza:

1. Lo scopo principale di questo test è verificare che lo SPOR funzioni correttamente.Questo di solito include i seguenti test di spegnimento.
2. Dopo che tutti i comandi di scrittura SSD sono stati completati, il PC emette un comando di standby immediato, quindi si spegne.Viene utilizzato per gli SSD NOPLP CAP.
3. Dopo che tutti i comandi SSDwrite sono stati completati, il PC viene spento immediatamente.Dopo la riaccensione, tutti i dati scritti prima dell'ultima interruzione di corrente devono essere confrontati.
4. (SPOR) Spegnimento mentre il comando di scrittura è ancora in corso.Dopo la riaccensione, tutti i dati scritti prima dell'ultima interruzione di corrente devono essere confrontati.
5. Il thread di esecuzione del programma utilizzato da Write SSD non è correlato al thread del conto alla rovescia, quindi è garantito lo spegnimento casuale.
6. Test del consumo energetico.
7. Verifica il consumo energetico durante la lettura, la scrittura e l'inattività per schermare gli SSD affamati di energia.
8. Test della prestazione.
9. Testa le prestazioni di lettura e scrittura per escludere gli SSD anomali.
10. Prova di burn-in.
11. Analogamente al test in modalità LBA Burn-In-Test di Windows, sono disponibili 7 modelli.

Descrizione del PC di prova:

1. Il PC di prova viene utilizzato principalmente per testare la perdita di potenza dell'SSD, il confronto di lettura/scrittura di massa, la lettura/scrittura del disco completo, il test di invecchiamento del supporto con modelli specificati, le statistiche dei nuovi blocchi danneggiati e il test del protocollo, ecc. Il PCT di test è principalmente suddiviso in quanto segue categorie: PCT, BIT, MDT e FDS.
2. PCT (Power Cycling Test): vari test di perdita di potenza anormale del modello, test dell'elaborazione della perdita di potenza e ricostruzione degli algoritmi SSD, verifica dell'integrità dei dati durante la perdita di potenza anomala.
3. BIT (Burn-In Test): verifica che vari pattern vengano letti/scritti in sequenza o in modo casuale e l'impatto di vari pattern sul supporto.
4. MDT (Multi-Drive Test): verifica che l'SSD supporti i comandi della specifica ATA1-8, invia i comandi supportati all'SSD e verifica che i risultati non abbiano
5. I risultati saranno verificati per eventuali problemi.
6. FDS (Full Drive Scan): un'operazione di lettura e scrittura completa dell'unità sull'SSD per verificare che la tabella di mappatura sia corretta;

Funzionalità dettagliate del PC di prova:

1. Test del ciclo di potenza PCT

1. Configurazione dei vari pattern;
2. Configurazione delle dimensioni dei dati di lettura/scrittura;
3. Configurazioni di confronto di lettura/scrittura sequenziali e casuali;
4. verifica dello spegnimento anomalo rispetto alla normale integrità dei dati di spegnimento;
5. scripting per controllare i tempi di accensione e spegnimento;
6. Specifica delle operazioni di lettura/scrittura dei dati per gli LBA;
7. Test degli algoritmi SSD per l'elaborazione e la ricostruzione dello spegnimento;
8. test della stabilità dell'UPS e dei valori di richiesta di carico capacitivo;
9. Test dei tempi di avvio del disco;
10. Testare la stabilità delle funzioni di gestione dell'alimentazione del prodotto;
11. Testare l'invecchiamento dell'UPS dei dischi di prova;
12. Test di componenti elettronici a livello di scheda per la saldatura ad alte e basse temperature;
13. la possibilità di utilizzarlo per verificare la protezione dalla mancanza di alimentazione dei prodotti SSD sul mercato
14. verifica della compatibilità SSD con varie schede madri;
15. Verifica dell'assetto;
16. Salvataggio automatico dei registri dei test e caricamenti regolari;

1. Test di burn-in del BIT

1. Convalida della corrispondenza sequenziale di lettura/scrittura e delle prestazioni per vari Patten;
2. verifica di confronti casuali di lettura/scrittura e prestazioni per vari Patten;
3. Statistiche sull'impatto di vari modelli sui media;
4. Test di invecchiamento dei vari prodotti Patten;
5. Test completo e automatico di tutti i modelli;
6. Il conteggio del settore e il modello possono essere scriptati;
7. È possibile impostare il tempo di prova per la verifica del confronto di lettura/scrittura;
8. Conteggio di nuovi bad block durante i test;
9. Specificare la dimensione del telaio per testare la piena funzionalità del prodotto;
10. Verifica del percorso dati tra DDR, Flash e interfaccia;
11. Verifica della stabilità delle prestazioni di lettura/scrittura casuale SSD;
12. Salva automaticamente i registri dei test e caricali a intervalli regolari;

1. Test multiguida MDT

1. Numero di settore configurabile;
2. LBA28 e LBA48 sono configurabili;
3. Verifica della compatibilità dei protocolli di interfaccia del prodotto;
4. Verifica del supporto del prodotto ai comandi specificati nel protocollo e relative statistiche;
5. La possibilità di specificare i comandi per eseguire test rilevanti sul prodotto;
6. verifica delle operazioni di lettura/scrittura per il comando DATA e confronto dei dati;
7. Verifica del supporto del comando No-Data;
8. Salvataggio automatico dei registri dei test e caricamenti regolari;

1. Scansione completa dell'unità FDS

1. Intere operazioni di lettura e scrittura del disco per verificare la correttezza della tabella di mappatura del disco e per eseguire operazioni di confronto;
2. I numeri di modello e settore sono configurabili;
3. Temporizzazione configurabile per le operazioni di lettura/scrittura;
4. Screening di Flash per blocchi difettosi e blocchi deboli;
5. Convalida di DDR rispetto a tutti i blocchi di Flash;
6. Verificare che la tabella di mappatura dell'algoritmo SSD sia corretta;
7. Salvataggio automatico dei registri dei test e caricamento regolare;
