Dettagli:
|
Gamma di temperature: | RT+15℃~100℃ | Potere: | C/DC12V 650W, 64pcs |
---|---|---|---|
Uniformità di temperatura: | nessun carico ±2℃, con il carico ±5℃ | Regolazione di tempo: | 0~9999H può essere messo arbitrariamente |

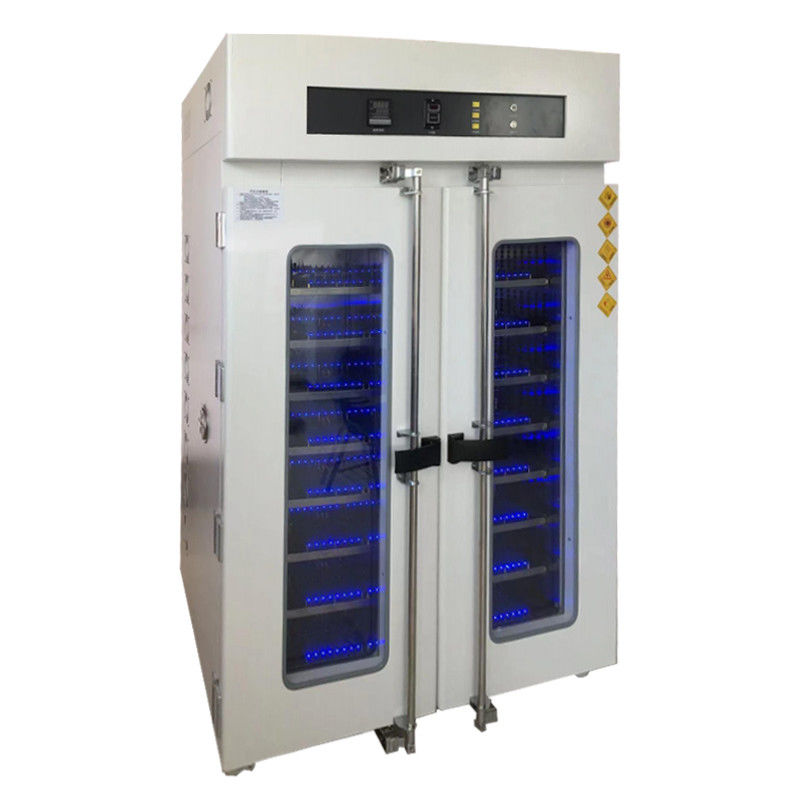

1664 attrezzatura di prova ambientale invecchiante del Governo della prova dei pc BGA132RDT
Panoramica delle funzioni dell'attrezzatura:
1, insiemi invecchianti del bordo 26 di BGA, ciascuno ha messo le particelle BGA132, prova del ut 64 di p del pieno carico che è 1664 pc;
2, l'alimentazione elettrica AC/DC12V 650W, 64pcs, possono incontrare il potere di ogni prodotto: 5V, prova 2A;
3, ogni bordo invecchiante possono essere commutati spingendo e tirando indipendente, che può realizzare lo smontaggio e l'installazione delle palline fuori del contenitore di forno;
4, circolazione interna dell'aria calda di temperatura, dai lati destri e sinistri in, il mezzo dell'aria di ritorno superiore;
5, i lati destri e sinistri hanno prese d'aria fresche completamente automatiche, quando la temperatura dei prodotti interni della scatola supera la temperatura, il fan medio dell'estrattore con forza
Quando la temperatura del prodotto nella scatola interna supera la temperatura, il fan medio dell'estrattore sarà forzato ad aria in uscita;
6, il punto di verifica della temperatura della scatola interna sono 4 modi, il superiore, medi e la parte inferiore dell'esposizione, il punto della temperatura di controllo principale è 1 modo;
Metodi e caratteristiche di controllo invecchianti del Governo:
1, prestazione: Il sistema equilibrato del controllo della temperatura (BTC), il controllo SSR del modo di PID, di modo che il riscaldamento del sistema è uguale alla perdita di calore, in modo da può essere usato stabile a lungo.
2, gamma di temperature: RT+15℃~100℃
3, fluttuazione di temperatura: ±1℃
4, uniformità di temperatura: nessun carico ±2℃, con il carico ±5℃
5, tasso di aumento di temperatura: 5℃/min (temperatura ambiente +5℃ e 100℃±2℃)
6, regolazione di tempo: 0~9999H può essere messo arbitrariamente
Costruzione metallica dello strato della macchina:
1, materiale della scatola interna: SUS # piatto spesso di piede e 1,2 di acciaio inossidabile
2, materiale esterno della scatola: piatto d'acciaio laminato a freddo, trattamento antiruggine galvanizzato, con laccatura di prima scelta di cottura della resina
3, materiale di isolamento: lana di roccia importata dura (lana di roccia di Cecil 120K)
4. Radiatore: radiatore tubolare di acciaio inossidabile del dissipatore di calore alettato (cavo della lega del nichel-cromo di Taiwan Taizhan)
Sistema di circolazione della dotazione d'aria:
1, insiemi del motore 2 di circolazione (motore ad alta temperatura di Taiwan)
2, diametro Ø19 hanno esteso la lunghezza 180mm dell'asse di acciaio inossidabile
3, tipo a 10,5 pollici ruota di vento resistente ad alta temperatura (speciali dell'multi-ala su misura dalla fabbrica famosa)
4, scarico dell'aria di salto del lato regolabile e scarico dell'aria di ritorno con la rete di protezione
5, input nella condotta, controllo automatico dell'aria fredda della valvola pneumatica
6, aeratore forzato a temperatura eccessiva dello scarico hanno forzato il dispositivo di scarico
Sistema di controllo del circuito:
1, regolatore di temperatura: Taiwan originale che vuole il regolatore di temperatura programmabile LCD, con una funzione di comunicazione del PC
2, funzione della visualizzazione: la regolazione di temperatura (SV) ed il valore reale (PV) direttamente hanno visualizzato
3, sensore: tipo sensore di Taiwan Songqi PT100 di alta precisione di temperatura
4, controllo della temperatura: potenza di uscita è calcolato da un microcomputer per raggiungere un effetto di controllo di alta precisione
5, funzione cronometrante: 0-9999H/M/S. Con sincronizzazione di molto tempo, sincronizzazione di temperatura costante, il commutatore untimed di selezione ed il tempo alla funzione automatica di arresto
Dispositivi di protezione di sicurezza:
1, funzione a temperatura eccessiva di protezione di temperatura
2, protezione di sovracorrente del motore
3, protezione di perdita di elettricità
4, protezione di perdita di fase
5, protezione di sovraccarico di potere
6, allarmi sani e leggeri
Sistema di condizionamento d'aria:
Sistema di attrezzatura elettronica:
Modello | Monofase 220V 50Hz | 220V trifase 50Hz | 380V trifase 50Hz | |||
Stimato | NFB | Stimato | NFB | Stimato | NFB | |
YC-1664-BGA | 40A | 22.0kw |
Lista delle configurazioni principali:
No. | Nome materiale | Luogo d'origine/marca | Modello |
1 | Regolatore di temperatura | WINPARK | AK6 |
2 | Contattore di CA | La Germania | LC1-D18 |
3 | Relè intermedi | Il Giappone Wazumi | RU4S-A220 |
4 | Relè di tempo | Taiwan Anliang | AH3-3 |
5 | Sopra protezione di temperatura | ARCOBALENO della Corea | TS-320S |
6 | Relè semi conduttore | Taiwan Yang Ming | SSR-40DA |
7 | Sensore di temperatura | Taiwan Songqi | PT100 |
8 | Commutatore di dispersione verso terra | La Corea LG | DP-25A |
9 | Indicatore del segnale | Taiwan Tiande | AD16-22D/S31 |
10 | Cicalino infiammante | Taiwan TENERA | AD16-22SM |
11 | Alimentazione elettrica di commutazione | Taiwan Ming Wei | NES-100-24 |
12 | commutatore Non fuso | La Germania | LC-1P20A |
13 | Commutatore di pulsante | OFFERTA di Taiwan | AD-22D/S31 |
14 | Motore di circolazione | Taiwan Amada | DL-220V90W |
15 | Ruota di circolazione dell'aria | Taiwan Shangyu | 9CL |
16 | Condotto termico | Taiwan Feiyang | Su misura |
17 | Fan del dissipatore di calore | Taiwan Jianjun | EB-120 |
18 | Piatti invecchianti | Abitudine di stoccaggio di memoria | SSD-OR1 |
19 | Fan dell'estrattore | Taiwan Shangyu | SY-80W |
20 | Alimentazione elettrica di AC/DC | Delta (600W) | TD-600W |
21 | Carrello di giro | Yicun | YC-700 |
Ambiente & facilità:
1, temperatura ambiente di funzionamento ≤35℃
2, pressione di acqua per rifornimento e drenaggio: Nessuno
3, pressione d'aria della dotazione d'aria: Nessun 13
