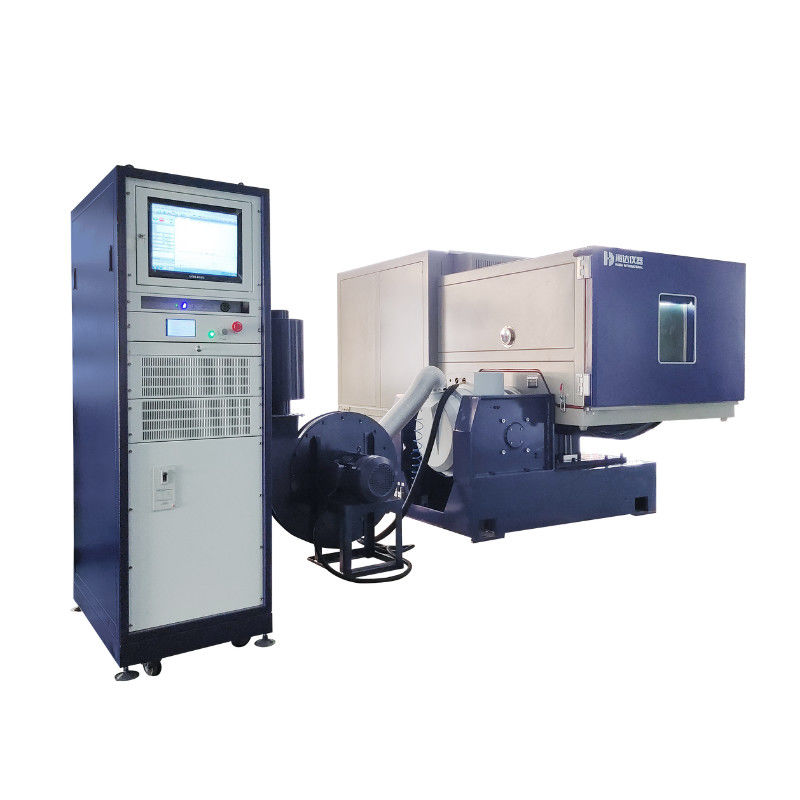

Sistema di tabella di vibrazione elettrodinamica ad alta frequenza per test aerospaziali ed elettronici

Sistema di tavola vibrante elettrodinamica ad alta frequenza per test aerospaziali ed elettronici​


Composizione del sistema


Un sistema completo di test di vibrazione comprende tipicamente tre componenti principali:

1. Unità di eccitazione delle vibrazioni: Il nucleo è la tavola vibrante (elettrica, idraulica, elettromagnetica, ecc.), responsabile della generazione di segnali di vibrazione con una frequenza, ampiezza e accelerazione impostate.

2. Unità di misurazione e controllo: Include un generatore di segnale, un amplificatore di potenza e software di misurazione e controllo, utilizzato per impostare i parametri di test (come vibrazioni sinusoidali, vibrazioni casuali, vibrazioni d'urto, ecc.), acquisire dati di vibrazione ed eseguire il controllo a ciclo chiuso in tempo reale dell'uscita della tavola vibrante.

3. Unità ausiliarie: Come staffe (per fissare il pezzo in prova), sistema di raffreddamento (per garantire il funzionamento a lungo termine dell'apparecchiatura) e dispositivi di protezione di sicurezza (per evitare che il pezzo in prova cada o che l'apparecchiatura funzioni male).

Caratteristiche principali


1. Parametri di vibrazione altamente controllabili
Regola con precisione l'intervallo di frequenza di vibrazione (da pochi Hz a decine di migliaia di Hz, coprendo le vibrazioni di trasporto a bassa frequenza fino alle vibrazioni meccaniche ad alta frequenza), l'ampiezza/accelerazione (soddisfacendo diversi standard di test dei prodotti) e la forma d'onda di vibrazione (supporta varie forme d'onda come onde sinusoidali, onde casuali, onde d'urto e onde a scansione di frequenza), simulando ambienti di vibrazione singoli o complessi.


2. Diverse modalità di test
Si adatta a diverse esigenze di test. Le modalità comuni includono:
Test di vibrazione sinusoidale: Simula le vibrazioni a regime di macchinari rotanti (come motori e motori) per testare il punto di risonanza del prodotto;
Test di vibrazione casuale: Simula vibrazioni irregolari come quelle derivanti da trasporti, terremoti e carichi del vento, che assomigliano più da vicino alle condizioni di lavoro del mondo reale;
Test di vibrazione d'urto: Simula impatti forti istantanei come collisioni e cadute per valutare la resistenza agli urti del prodotto.


3. Alta precisione e alta affidabilità
Utilizza la tecnologia di misurazione e controllo a ciclo chiuso, con conseguente deviazione minima tra il valore di uscita effettivo e il valore impostato dei parametri di vibrazione; l'apparecchiatura stessa possiede un'elevata capacità di carico e una capacità di funzionamento continuo a lungo termine, soddisfacendo i requisiti di test di affidabilità dei prodotti in lotti.

4. Compatibilità ed espandibilità: Può essere adattato per testare pezzi di diverse dimensioni e pesi (da piccoli componenti elettronici ad automobili complete e apparecchiature aerospaziali) cambiando diverse staffe; alcuni sistemi possono integrare moduli di temperatura, umidità e altri per realizzare test ambientali completi di temperatura, umidità e vibrazioni.
