Dettagli:
|
Utilizzo: | Camera di prova dello shock termico di bassa temperatura e di livello | Impiegati. fluttuazione *2: | ±1.8°C |
---|---|---|---|
Impiegati. riscaldi time*3: | Impiegati ambientali. a +200°C all'interno di 30min | Temp. pull down time*3: | Ambient temp. to -65°C within 70min |
Condizioni dell'ambiente permissibili: | +5~30°C | Alimentazione: | AC380V, 50/60Hz, trifase, 30A |
Rifornimento pressure*6 dell'acqua di raffreddamento: | 02~0.4Mpa | ||
Evidenziare: | Camera Test ambientali,attrezzatura ambientale di prova di laboratorio |

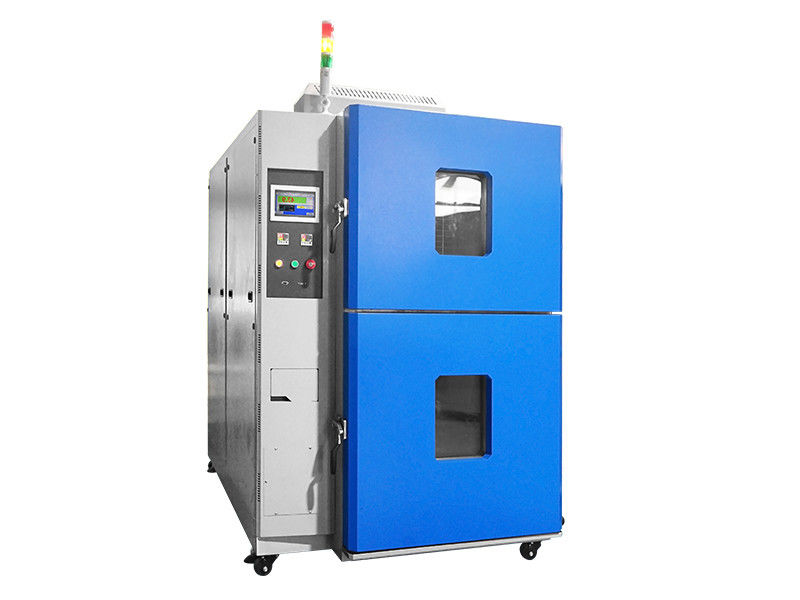

Camera dello shock termico della finestra di visualizzazione del sistema della purga dell'aria asciutta di collaudo a scosse
1. Descrizione:
La camera dello shock termico della finestra di visualizzazione del sistema della purga dell'aria asciutta di collaudo a scosse è la macchina di prova perfetta dei componenti elettronici, del metallo, dei materiali chimici, delle componenti di automazione, del modulo di comunicazione, dell'industria di difesa nazionale, dell'industria aerospaziale, del substrato del PWB, di BGA, del chip elettronico IC, dei polimeri ceramici ed alti a semiconduttore. Grado in un istante estremamente dalle temperature elevate ed estremamente - l'ambiente di bassa temperatura può tollerare continuo, con cui modifiche chimiche nella maggior parte del periodo ridotto verificare la sue espansione termica e contrazione causate da danno fisico
2. Le specifiche di scossa di livello e di bassa temperatura di Tre-zona simulano la macchina:
Sistema |
prova di Due-zona per mezzo di commutazione più umida |
|||||||
camera di Tre-zona |
||||||||
Modello |
HD-E703-50A/HD-E703-50W |
HD-E703-100A/HD-E703-100W |
Su misura |
|||||
Prestazione |
Area campione |
Ad alta temperatura. esposizione range*1 |
+60~ a +200°C |
|||||
A bassa temperatura. esposizione range*1 |
°C di -65to 0 |
|||||||
Impiegati. fluttuazione *2 |
±1.8°C |
|||||||
Camera a caldo |
Preriscaldi il limite superiore |
+200°C |
||||||
Impiegati. riscaldi time*3 |
Impiegati ambientali. a +200°C all'interno di 30min |
|||||||
Camera fredda |
Preraffreddi il limite inferiore |
-65°C |
||||||
Impiegati. tiri il tempo di attesa *3 |
Impiegati ambientali. a -65°C all'interno di 70min |
|||||||
Impiegati. recupero (2-zone) |
Stati di recupero |
Due-zona: Ad alta temperatura. min di esposizione +125°C 30, a bassa temperatura. min di esposizione -40°C 30; Esemplare 6,5 chilogrammo (canestro 1.5kg dell'esemplare) |
||||||
Impiegati. tempo di recupero |
Entro il min 10. |
|||||||
Costruzione |
Materiale esterno |
Cold-rolled ruggine-ha rinforzato il piatto d'acciaio |
||||||
Materiale di area campione |
Acciaio inossidabile SUS304 |
|||||||
Door*4 |
La porta manuale con sblocca il bottone |
|||||||
Radiatore |
Radiatore del cavo della striscia |
|||||||
Unità di refrigerazione |
System*5 |
Sistema di refrigerazione meccanico della cascata |
||||||
Compressore |
Compressore chiuso ermeticamente del rotolo |
|||||||
Meccanismo di espansione |
Valvola elettronica di espansione |
|||||||
Refrigerante |
Lato ad alta temperatura: R404A, lato a bassa temperatura R23 |
|||||||
Dispositivo di raffreddamento |
Scambiatore di calore saldato del piatto dell'acciaio inossidabile |
|||||||
Circolatore dell'aria |
Fan dello scirocco |
|||||||
Unità di azionamento più umida |
Bombola |
|||||||
Montaggi |
Porto del cavo con il diametro 100mm dalla parte di sinistra (destra e la dimensione su misura del diametro sono disponibili come opzioni), terminale di controllo dell'alimentazione di potere dell'esemplare |
|||||||
Dimensioni interne (W x H x D) |
350 X.400 x 350 |
500 x 450 x 450 |
Su misura |
|||||
Capacità di area campione |
50L |
100L |
Su misura |
|||||
Carico di area campione |
5 chilogrammi |
10 chilogrammi |
Su misura |
|||||
Dimensioni esterne (W x H x D) |
1230 x 1830 x 1270 |
1380 x 1980 x 1370 |
Su misura |
|||||
Peso |
800kg |
1100kg |
N/A |
|||||
Requisiti pratici
|
Condizioni dell'ambiente permissibili |
+5~30°C |
||||||
Alimentazione elettrica |
AC380V, 50/60Hz, trifase, 30A |
|||||||
Rifornimento pressure*6 dell'acqua di raffreddamento |
02~0.4Mpa |
|||||||
Rifornimento rate*6 dell'acqua di raffreddamento |
³ /h di 8m |
|||||||
Impiegati di funzionamento dell'acqua di raffreddamento. gamma |
°C +18 - 23 |
|||||||
Livello acustico |
il dB 70 o si abbassa |
Caratteristiche di prodotto
1. Il tempo di recupero della temperatura del campione è stato accorciato da due casi.
2. Un metodo di due scatole è stato adottato per accorciare il tempo di prova.
3. Notevolmente riduce l'impatto di vibrazione del campione quando sta muovendosi nell'area della sperimentazione.
4. Con la funzione di recupero di temperatura ambiente. Poi il campione può essere rimosso sicuro dopo le prove.
5. Facile misurare campione e fornito di collegamenti esternamente applicati del cavo di tensione.
3. I dispositivi di sicurezza di scossa di livello e di bassa temperatura di Tre-zona simulano la macchina:
Progettazione della struttura
1. Shell: Spruzzi il piatto d'acciaio galvanizzato di colore, l'elaborazione surfaceelectrostatic dello spruzzo.
2. Fodera: SUS 304 dell'acciaio inossidabile.
3. Strato dell'isolamento termico: Bordo e fibra di vetro della schiuma di poliuretano.
4. Guarnizione: Le materie prime di gomma del silicio di elevata purezza di Toshiba, efficacemente evitano che invecchia.
5. Radiatore: Stufa elettrica della lega del Cr del Ni.
6. Canestro del campione: SUS 304 dell'acciaio inossidabile;
canestro netto del metallo 5; 100L: W700*H40* D410MM/portata 5kg 300L: W970*H40*D680MM/portata 10kg.
Controllo
Operazione e regolazioni semplificate mediante l'uso di un'esposizione LCD dello schermo attivabile al tatto (le istruzioni hanno visualizzato sullo schermo). -aglanc'alla conferma dei modelli di prova, delle temperature di area campione, dei cicli di temperatura e delle esposizioni del grafico di tendenza.
Regolazione |
Input chiave interattivo dal pannello di tocco |
Esposizione |
LCD (5,7 pollici) |
Funzione del controllo della temperatura |
Area campione: impiegati di esposizione. Camera a caldo: preriscaldamento degli impiegati. Camera fredda: impiegati di preraffreddamento. |
Controllo di PID |
|
Gamma di temperature di preregolamento |
Temperatura elevata: 60 to200'C Bassa temperatura: -78 - 0' C |
Risoluzione della regolazione |
1' C |
Input |
Tipo T (rame/Rame-nichel) della termocoppia |
Gamme di indicazione e della regolazione |
Tempo di preregolamento: 0 min. - 99 ore e min 59. Ciclo di preregolamento: 1 - 9.999 cicli |
Funzione accessoria |
Preregolamento del temporizzatore Il surriscaldamento sovraraffredda la protezione Selezione di recupero di interruzione di corrente Regolazione di tempo di recupero di temperatura Memoria di programma Arresto automatico di potere Esposizione programmata di tempo Verifichi la selezione modi di funzionamento di completamento Tenda il grafico Allarmi l'esposizione della storia Calibratura del sensore Comunicazione di RS-232/USB |
Sistema di condizionamento d'aria
1, il controllo aereo: circolazione dell'aerazione forzata, metodo del termostato dell'equilibrio (BTC). Questo metodo non solo si riferisce al caso del sistema di raffreddamento per il servizio continuo, il sistema di controllo secondo la temperatura del punto vincente del radiatore per controllare l'uscita dei risultati automaticamente calcolando l'uscita di PID ed infine raggiunge un equilibrio dinamico.
2, mezzi a circolazione d'aria: costruito fra la condotta del fan di circolazione di aria e l'asse lungo di acciaio inossidabile, l'uso dei frigoriferi e del sistema di ottimo rendimento di regolamento, dall'efficace e ventilatore efficiente di scambio termico, raggiungere lo scopo del mutamento di temperatura. Dal bullone di regolazione dello scarico dell'aria regolabile, migliorante quindi significativamente l'uniformità di temperatura della camera;
3, il metodo di raffreddamento a aria: scambiatore di calore a più stadi dell'aria del diaframma.
4, riscaldamento ad aria: Stufa elettrica del cromo del nichel di qualità di Watkins.
Azioni di manutenzione delle camere dello shock termico
1, una scelta ragionevole di posizione dell'installazione per installare le misure: asciutto, che non sgocciola del posto della neve e della pioggia.
2, le misure di ispezione qualificate a mano per i materiali di isolamento sono giornalmente tubo di vapore rotto sono bloccati per la tecnologia tecnica di disposizione e di conferma.
3, l'allarme possono essere installati come perdita condizionale del vapore o spegnere lo stato del suono dell'allarme ed accendere il piccolo dispositivo per facilitare la tenuta della scoperta di congelamento delle misure di rischio e del rimedio tempestivo.
4, ispezione di manutenzione dello strumento misurano dall'area responsabile di ispezione regolare da un itinerario predeterminato di ispezione. Per controllare l'ispezione dell'isolamento della valvola della conduttura è normale, l'incubatrice è normale, il mezzo idrofobo è normale, l'imballaggio del materiale dell'isolamento termico è l'alimentazione elettrica di potere calorifico intatta e elettrica ed altre componenti è normali.

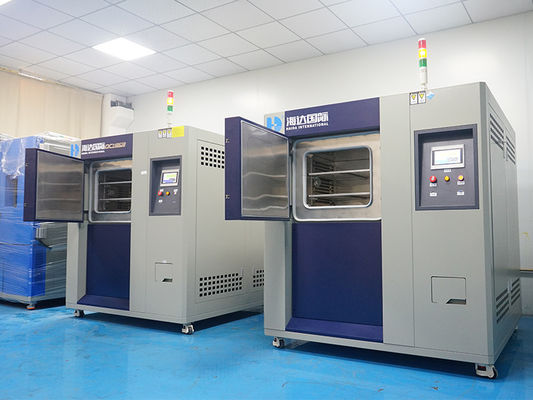

4. La scossa di livello e di bassa temperatura di Tre-zona simula la vista a macchina della prova:
(la camera di prova)
Il triceratopo Animatronic del cliente di simulazione è coperto di film della bolla di aria prima del messo di loro nel caso di legno, che non solo ha buon assorbimento di scossa, resistenza all'urto, termosaldatura ed inoltre presenta i vantaggi di corrosione non tossica, inodora, dell'umidità, di buona trasparenza ecc.
Se affrontate qualunque problemi in futuro durante il processo di prova promettiamo che vi daremo una risposta entro 48 ore e la soluzione fornisce in 3 giorni lavorativi. Possiamo offrire il video dell'operazione e l'operazione inglese muanual. Possiamo fornire la videoconferenza. Se i clienti richiedono il servizio in loco, le spese di viaggio e del trasporto saranno sopportate dal cliente.
1. Pre-servizio
24 ore di servizio online per il vostro si consultano.
L'aiuto sceglie il giusto modello e una serie di servizio, persona, consiglia.
2. Servizio medio
--Diagli la migliore offerta
--Fornisca lo sconto per ordine di molti insiemi
--Faccia la richiesta del cliente:
--Scelga il termine di pagamento voi convienent.
--Subito la produzione e la consegna, vi informano a tempo.
--Può fornire il valore di fattura come voi come per fare diminuire la vostra tassa.
3. Servizio post vendita
--servizio della garanzia da 1 anno e tutta la manutenzione di vita.
--Egineer tecnico è avalible per trainning d'oltremare.
--Liberi il cambiamento per alcune parti
--Tecnici telecomandati si consultano
--DVD libero dell'installazione
--Piano di manutenzione
4, impegno:
Firmeremo una lettera dell'impegno mentre firmiamo il contratto, che migliorerà la vostra fiducia a noi.
5, buon imballaggio:
Imballaggio buon: Il triceratopo Animatronic del cliente di simulazione è coperto di film della bolla di aria prima del messo di loro nel caso di legno, che non solo ha buon assorbimento di scossa, resistenza all'urto, termosaldatura ed inoltre presenta i vantaggi di corrosione non tossica, inodora, dell'umidità, di buona trasparenza ecc.
Perché scelgaci?
1. I paesi differenti di servizio premuroso tappa, manualmente cambiano la -tensione da 110V a 220V, indicatore di assicurazione.
2.Excellent servizio post vendita:
18 mesi di garanzia. Inoltre, possiamo aiutarvi a riparare liberamente il vostro regolatore di problema, anche non proveniamo dalla nostra fabbrica. Che cosa dovete fare è di inviarci il regolatore.
3.Commitment:
Firmeremo una lettera dell'impegno mentre firmiamo il contratto, che migliorerà la vostra fiducia a noi.
imballare 4.Good:
Il triceratopo Animatronic del cliente di simulazione è coperto di film della bolla di aria prima del messo di loro nel caso di legno, che non solo ha buon assorbimento di scossa, resistenza all'urto, termosaldatura ed inoltre presenta i vantaggi di corrosione non tossica, inodora, dell'umidità, di buona trasparenza ecc.
