Dettagli:
|
Utilizzo: | Camera di prova dello shock termico di bassa temperatura e di livello | Ad alta temperatura. esposizione range*1: | +60~ a +200°C |
---|---|---|---|
A bassa temperatura. esposizione range*1: | °C di -65to 0 | Impiegati. fluttuazione *2: | ±1.8°C |
Preriscaldi il limite superiore: | +200°C | Impiegati. riscaldi time*3: | Impiegati ambientali. a +200°C all'interno di 30min |
Preraffreddi il limite inferiore: | -65°C | Impiegati. tiri il tempo di attesa *3: | Impiegati ambientali. a -65°C all'interno di 70min |
Materiale esterno: | Cold-rolled ruggine-ha rinforzato il piatto d'acciaio | Materiale di area campione: | SUS304 in acciaio inox |
Refrigeratore: | Scambiatore di calore saldato del piatto dell'acciaio inossidabile | Condizioni dell'ambiente permissibili: | +5~30°C |
Alimentazione: | AC380V, 50/60Hz, trifase, 30A | Impiegati di funzionamento dell'acqua di raffreddamento. gamma: | °C +18 - 23 |
Evidenziare: | Prove ambientali attrezzature,Camera Test ambientali |

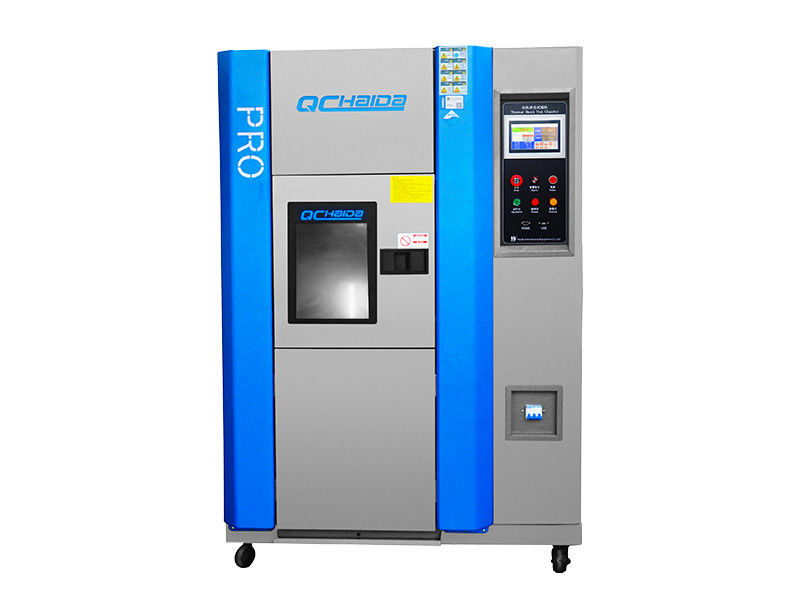

Camera di scossa dell'acciaio inossidabile della camera dello shock termico di uso dell'elettrodomestico
1. Descrizione:
Camera di scossa dell'acciaio inossidabile della camera dello shock termico di uso dell'elettrodomestico usata per verificare la struttura materiale o il materiale composito in un istante estremamente dalle temperature elevate e molto dall'ambiente continuo di bassa temperatura che possono resistere al grado di ordine nel più breve momento possibile di verificare la sue espansione termica e contrazione causate da danno fisico delle modifiche chimiche. L'applicabile il materiale dell'oggetto, compreso i metalli, plastica, gomma, elettroniche,…, ecc., può essere usato come la base del suo miglioramento del prodotto o del miglioramento di riferimento.
2. Specifiche
ize |
Interno scatola |
35×35 ×40 |
50×40 ×40 |
60×50 ×50 |
35×35 ×40 |
50×40× 40 |
60×50× 50 |
35×35 ×40 |
50×40 ×40 |
||
Esterno scatola |
150×195 ×145 |
180×200 ×145 |
190×200 ×155 |
150×195 ×145 |
180×200 ×145 |
190×200 ×155 |
1501× 95 ×145 |
180×200 ×145 |
|||
Ad alta temperatura gamma |
80℃~200℃ | ||||||||||
A bassa temperatura gamma |
-55℃~-10℃ | -65℃~-10℃ | -75℃~-10℃ | ||||||||
Prove stanza temperatura |
alto | 60℃~150℃ | |||||||||
basso | -10℃~-40℃ | -10℃~-55℃ | 10℃~-60℃ | ||||||||
Riscaldamento tempo |
60℃~200℃ circa 25min | ||||||||||
Tempo di raffreddamento |
20℃~-55℃ circa 60min |
20℃~-65℃ circa 75min |
20℃~-75℃ circa 90min |
||||||||
L'impatto recupera tempo |
Temperatura elevata (150℃) circa 30min | ||||||||||
A bassa temperatura (- 40℃or-55℃or-60℃) circa 30min | |||||||||||
L'impatto recupera il tempo 5min | |||||||||||
peso | 2.5kg | 5kg | 10kg | 2kg | 5kg | 10kg | 2.5kg | 5kg | |||
Materiale interno | Acciaio inossidabile SUS#304 | ||||||||||
Materiale esterno | Acciaio inossidabile SUS#304 | ||||||||||
isolamento | Lana di vetro di alta precisione + gomma espansa dell'unità di elaborazione | ||||||||||
Sistema di raffreddamento |
Copi il tipo di salto o raffreddato ad acqua e la protezione dell'ambiente refrigerante. |
||||||||||
regolatore | Interfaccia uomo-macchina con controllo tocco-programmabile | ||||||||||
protettore |
Il compressore scivola via, surriscaldando, temperatura eccessiva, sovrappressione, calore asciutto, commutatore di protezione di sovraccarico del motore |
||||||||||
Collegamento | Pagina 2, il foro 1 del compartimento della prova | ||||||||||
Potere (chilowatt) | 16 | 30 | 42 | 18 | 32 | 45 | 20 | 34 | |||
Alimentazione elettrica | AC380V±10% 3PH 50/60Hz |
Note
1) Se il limite inferiore della gamma dell'esposizione + il 60°C ad alta temperatura è richiesto o il limite inferiore a bassa temperatura -60°C della gamma dell'esposizione, selezioni prego «l'opzione dell'esposizione di temperatura ambiente»
2) Se il bisogno temporaneo di fluttuazione sotto ±1.8°C seleziona prego «il pacchetto a bassa temperatura di fluttuazione»
3)Il surriscaldamento della temperatura/tempo di attesa di tirata è applicabili soltanto durante l'operazione indipendente della camera
4) se il portello scorrevole automaticamente azionato richiesto, seleziona prego automaticamente «il pacchetto della porta»
5) condensatore a aria/condensatore raffreddato ad acqua entrambi disponibili
6)Applichi sul condensatore raffreddato ad acqua soltanto
3. Dispositivi di sicurezza
1)Commutatore di protezione di surriscaldamento della camera a caldo
2)Commutatore freddo di protezione di surriscaldamento della camera
3)Allarme circolatore di sovraccarico dell'aria
4)Protettore massimo minimo di pressione del frigorifero
5)Commutatore di temperatura del compressore
6)Commutatore di pressione d'aria
7)Fusibile
8)Relè della sospensione in acqua (specificazione raffreddata ad acqua soltanto)
9)Interruttore del compressore
10)Interruttore del radiatore
11)Il surriscaldamento di area campione/sovraraffredda il protettore
12)Valvola della purga dell'aria
4.Control
Operazione e regolazioni semplificate mediante l'uso di un'esposizione LCD dello schermo attivabile al tatto (le istruzioni hanno visualizzato sullo schermo). -aglanc'alla conferma dei modelli di prova, delle temperature di area campione, dei cicli di temperatura e delle esposizioni del grafico di tendenza.
Regolazione |
Input chiave interattivo dal pannello di tocco |
Esposizione |
LCD (5,7 pollici) |
Funzione del controllo della temperatura |
Area campione: impiegati di esposizione. Camera a caldo: preriscaldamento degli impiegati. Camera fredda: impiegati di preraffreddamento. |
Controllo di PID |
|
Gamma di temperature di preregolamento |
Temperatura elevata: 60 to200'C Bassa temperatura: -78 - 0' C |
Risoluzione della regolazione |
1' C |
Input |
Tipo T (rame/Rame-nichel) della termocoppia |
Gamme di indicazione e della regolazione |
Tempo di preregolamento: 0 min. - 99 ore e min 59. Ciclo di preregolamento: 1 - 9.999 cicli |
Funzione accessoria |
Preregolamento del temporizzatore Il surriscaldamento sovraraffredda la protezione Selezione di recupero di interruzione di corrente Regolazione di tempo di recupero di temperatura Memoria di programma Arresto automatico di potere Esposizione programmata di tempo Verifichi la selezione modi di funzionamento di completamento Tenda il grafico Allarmi l'esposizione della storia Calibratura del sensore Comunicazione di RS-232/USB |
