Dettagli:
|
Peso massimo dell'esemplare: | 600KG | Periodo di garanzia: | 1 anno |
---|---|---|---|
Pressione della forza di pressione: | 400-3000Lb (regolabile) | Pressione della dimensione del piatto: | Profondità 48inch di altezza 48inch X |
Pressione dell'altezza regolabile del piatto: | 0~1000mm | Pressione della larghezza regolabile del piatto: | 200~2000mm |
Motore: | Servomotore di Panasonic | Accuratezza: | all'interno di ±5% |
Pressione del tasso della forza: | 0.25-2.5mm/sec (che concilia ISTA 6 - CLUB di SAMS) | Correttore della forza: | Visualizza il valore della forza ed è usato per calibrare la pressione della forza. |
Accuratezza di calibratura: | ±1% F.S | Larghezza del dispositivo: | Meno di 2.5m |
Potere: | 220v/ 60Hz | Tutto il peso: | 2000kg |
Evidenziare: | Prova del pacchetto di ISTA,Apparecchiatura di collaudo del pacchetto |

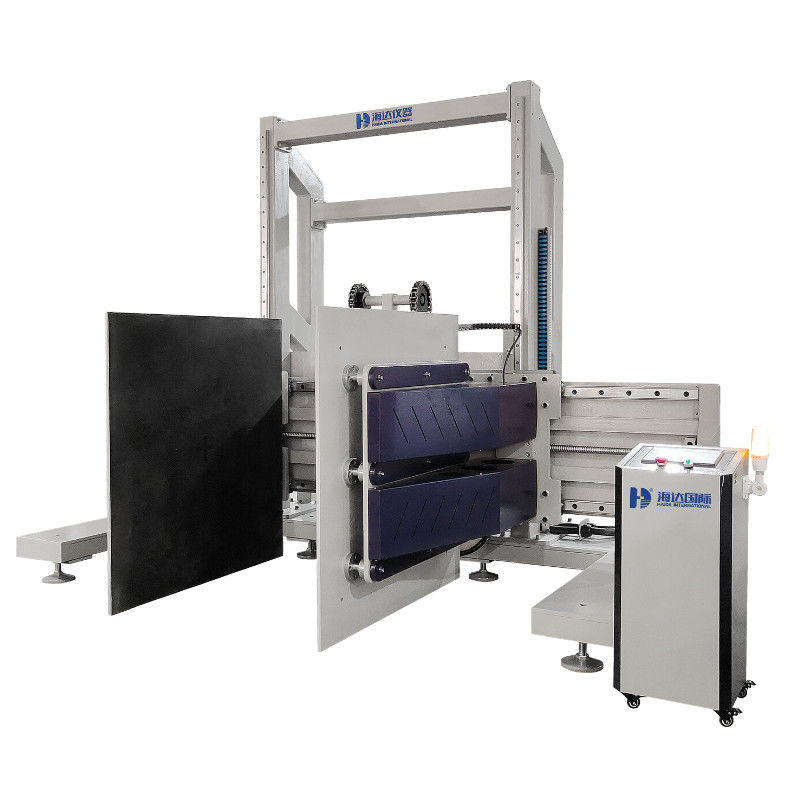

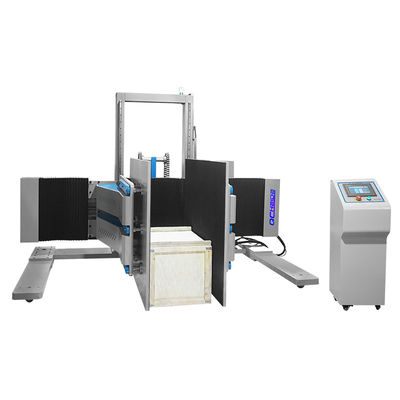

Apparecchiatura di collaudo d'imballaggio di ASTM D6055 ISTA per le prove della forza del morsetto
Prova machine.pdf della forza del morsetto
Protezione di sicurezza
Sovraccarichi la protezione, la protezione contro le sovratensioni & il dispositivo di protezione limitato di posizione
L'uso:
Forma dell'esemplare |
Pacchetto di trasporto del parallelepipedo |
Peso di Max. Specimen |
500kg |
Pressione della forza di pressione |
Secondo il diagramma del trasporto sul campione, l'operatore può aggiungere la forza (regolabile) di pressione 400~3000Lb sulla superficie corrispondente |
Pressione della dimensione del bordo |
H*D 48*48inch |
Pressione dell'altezza regolabile del bordo |
0~500mm |
Velocità di elevazione |
10~300mm/min facoltativo |
Pressione della larghezza di espansione del bordo |
200~2000mm |
Dimensione della battiscopa |
W*D 1500*1500mm |
Pressione del requisito del bordo |
Assicuri che il bordo di pressione due sia piano, parallelo e che non deformi nella circostanza del lavoro (2000Pound) e premere il bordo e la terra è verticale. Premendo spessore del bordo niente di meno che 25mm. |
Correttore di forza |
Esposizione di valore della forza usata per correggere pressione della forza |
Precisione della forza |
Livello nazionale di norma 1,6 |
Operazione |
La barretta di funzionamento manuale simula le azioni di funzionamento reali del camion di forcella come pressione il basso di sollevamento di controllo, dell'apertura, alzarsi, o dell'operazione automatica del modo di commutazione (che preme spessore del bordo niente di meno che 25mm) |
Larghezza del dispositivo |
Meno di 2.5m |
I parametri
Pressione della forza |
1T |
colore |
facoltativo |
Risoluzione |
1/100,000 |
Spazio della prova (L x W x H) |
100x 100 x 100cm |
Velocità della prova |
10±3mm/min |
Peso |
intorno a 300kg |
Potere |
1#, 220V/50HZ |
Metodo di prova di compressibilità del morsetto di grandi prodotti
1.Before che dispongono il prodotto confezionato fra le lastre, verificano che la forza del morsetto facendo uso dell'indicatore del morsetto. L'indicatore dovrebbe essere disposto fra le asce del modo dei punti circa 1/2 dell'articolazione della lastra sulle lastre.
2. ogni volta il prodotto è premuto, la forza dovrebbe essere fatta domanda per un minimo di 15 secondi e non superare 1 minuto.
3. applichi la forza del morsetto sul campione con le lastre che riposano sul pavimento ed il bordo anteriore delle lastre a livello della parte anteriore del pacchetto (vedi la foto a livello della lastra 4). Se il pacchetto è troppo grande affinchè i morsetti sia a livello al bordo anteriore (cioè, grande frigorifero, al trattore ecc.), morsetto come fine al bordo come possibile.
4. morsetto il prodotto complessivamente 10 volte nell'orientamento a livello.
5. applichi la forza del morsetto sul prodotto confezionato con le lastre in una posizione a 6×6 pollici di contrappeso (di 15.2x15.2cm) (vedi il fico 5). Sia le dimensioni di derivazione orizzontali che verticali sono misurate all'angolo inferiore anteriore della lastra. Se il pacchetto è troppo grande affinchè il morsetto sia posizionato 6 pollici dal bordo anteriore (cioè, grande frigorifero, dal trattore ecc.), morsetto come fine a questa posizione come possibile.
1)Eccezione numero 1: per i grandi prodotti con uno scivolo esterno ovvio e visibile (vedi il fico 6), la prova di derivazione del morsetto non è condotta se il prodotto non estende oltre qualsiasi parte dello scivolo e c'è certa forma di trattamento il grafico o della nota che indicano per premere soltanto dallo scivolo. Se non c'è grafico o non indicare questo o là è una certa sporgenza oltre lo scivolo, quindi l'intero protocollo della prova del morsetto è condotto.
2) eccezione numero 2: Se l'altezza del prodotto, una volta disposta nel suo orientamento di spedizione normale, è ≤ 12 pollici, la prova di contrappeso di pollice 6 x6 non è condotta.
6. morsetto il prodotto complessivamente 10 volte con il morsetto nella posizione di contrappeso di pollice 6 x6.
7. ripeti punto 5.2.5 eccetto con una posizione di morsetto di contrappeso di pollice 2 x6. Il contrappeso di pollice 2 x6 è simile al pollice 6 x6 sfalsato eccetto le lastre è orientato tali che provengono a 2 pollici dal pavimento e di 6 pollici indietro dal bordo anteriore del pacchetto. Se il pacchetto è troppo grande affinchè i morsetti sia posizionato 2 pollici dal bordo anteriore (cioè, grande frigorifero, dal trattore ecc.), morsetto come fine a questa posizione come possibile.
8. vampata di ripetizione e sfalsare pressione da tutti gli altri lati del prodotto che sono indicati nei grafici di trattamento come accettabile per il trattamento del morsetto.
Secondo le norme di verdetto, se c'è un oggetto ha venuto a mancare la prova, quindi presenta «il guasto della prova che tratta lo strato
Pressione della forza: |
50-3000kg |
Dimensione del bordo di pressione: |
1200 da ora al 1200 millimetri |
Spazio di pressione massimo: |
1200 da ora al 1200 da ora al 1200 millimetri |
Spazio di pressione minimo: |
400 da ora al 1200 da ora al 1200 millimetri |
Pressione della velocità: |
5-50mm/min |
Spazio di Up-down: |
100-600mm, regolabile, può essere personalizzato |
Dimensione: 3 |
810 da ora al 1900 da ora al 2100 |
Peso: |
800kg |
Potere: |
380v/ 50Hz |
Sistema di controllo: |
Lo SpA ha programmato il controllo |
Attenzioni
1. Tutto il servizio fuori delle tasse di Guangdong, della Cina, del trasporto e di viaggio sarà pagato dal cliente.
2. La prova dell'apparato da non utilizzare nelle seguenti situazioni:
a. Vibrazione, oscillante l'occasione.
b. Luce solare diretta.
c. Posti caldi, polverosi, umidi.
d. Per assicurare sicuro, il rifornimento di CA della macchina dovrebbe essere attendibile.
e. Non usi i forti solventi (come: benzene, nitro lavatrice dell'olio).
f. Non inietti l'acqua ed i detriti nella macchina; prevenga danni to le componenti elettriche e la scossa elettrica.
g. Lo strumento visualizza lo smontaggio e la ricerca degli errori può essere misurata soltanto dal dipartimento di stato ha approvato le unità e la società, l'altra gente non ha conceduto revisionare.
